Ein Ventilheizkörper verbindet einen wassergeführten Plattenheizkörper mit einem integrierten Ventileinsatz. Ein Kompaktheizkörper bezeichnet die kompakte Plattenbauweise. Bei unseren Ventil-Kompaktheizkörpern treffen beide Merkmale zusammen. Das macht die Modelle für Wohnräume interessant, in denen Heizleistung, Regelung und Anschlussmöglichkeiten aufeinander abgestimmt werden sollen.
Zur Wahl stehen Heizkörper Typ 22 und Typ 33 in mehreren Höhen und Breiten. Die richtige Ausführung hängt von der Raumheizlast, den Heizwassertemperaturen und dem verfügbaren Platz ab. Besonders die Bautiefe und die vorhandene Rohrführung sollten Sie vor der Bestellung vergleichen.
Unsere beiden wassergeführten Modellreihen unterscheiden sich vor allem im inneren Aufbau. Prüfen Sie bei der Auswahl zuerst, welche Heizleistung unter den geplanten Betriebsbedingungen benötigt wird. Vergleichen Sie anschließend Höhe, Breite, Bautiefe und die passenden Anschlussvarianten.
Der Kompaktheizkörper Typ 22 (DK) besitzt zwei Heizplatten und zwei Konvektionsblechreihen. Er ist eine interessante Wahl, wenn die benötigte Wärmeleistung mit einer im Vergleich zu Typ 33 geringeren Bautiefe erreicht wird. Die verfügbaren Baugrößen unterscheiden sich in ihren Wattwerten.

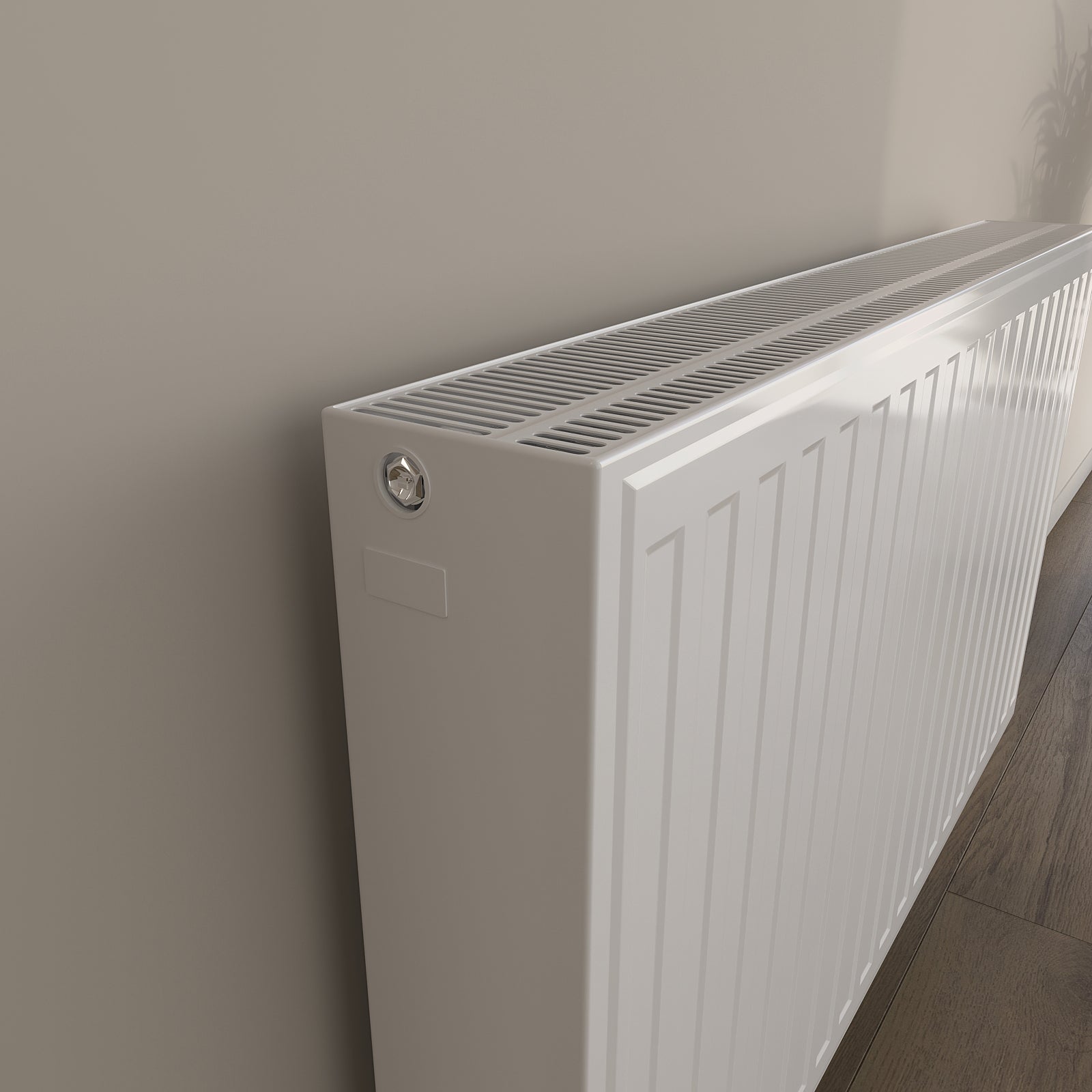

Ventilheizkörper Typ 22 ansehenDer Kompaktheizkörper Typ 33 (DKEK) verfügt über drei Heizplatten und drei Konvektionsblechreihen. Bei vergleichbarer Höhe und Breite lässt sich damit üblicherweise mehr Wärme abgeben als mit Typ 22. Dafür benötigt das Modell mehr Platz in der Tiefe.
Ventilheizkörper Typ 33 ansehenDie Bezeichnungen beschreiben nicht zwangsläufig zwei getrennte Produktgruppen. Bei einem Ventilheizkörper ist ein Ventileinsatz in die Heizkörperkonstruktion integriert. Er ist damit auf eine entsprechende thermostatische Regelung vorbereitet. Der Thermostatkopf muss zum eingesetzten Ventil passen und ist nicht allein deshalb automatisch im Lieferumfang enthalten.
Bei einem Kompaktheizkörper steht die Plattenheizkörper-Bauart im Vordergrund. Im Handel werden damit häufig Ausführungen mit seitlichen Anschlüssen und separatem Thermostatventil bezeichnet. Unsere hier angebotenen Modelle kombinieren die kompakte Plattenbauweise mit einem integrierten Ventileinsatz. Sie können deshalb sowohl als Ventilheizkörper als auch als Ventil-Kompaktheizkörper bezeichnet werden. Die konkrete Anschlussart bleibt produktabhängig.
Weiterführende technische Grundlagen finden Sie in den Ratgebern Ventilheizkörper und Kompaktheizkörper.
Die Begriffe beschreiben verschiedene Eigenschaften eines Heizkörpers. Deshalb sind Ventilheizkörper und Planheizkörper keine zwingenden Gegensätze: Ein Heizkörper kann ein integriertes Ventil und zugleich eine glatte Planfront besitzen. Auch Kompaktheizkörper und Planheizkörper schließen sich nicht aus. Wer Modelle vergleicht, sollte Ventilkonzept, Anschlusslage, Frontgestaltung und Bautiefe getrennt beurteilen.
| Begriff | Was er beschreibt | Das sollten Sie beim Kauf prüfen |
|---|---|---|
| Ventilheizkörper | Integrierter Ventileinsatz zur Regelung des Wasserdurchflusses | Ventilposition, Thermostatkopf, untere und seitliche Anschlussvarianten |
| Kompaktheizkörper | Kompakte Plattenheizkörper-Bauweise; oft mit klassischem seitlichem Anschlusskonzept | Ob der konkrete Artikel einen integrierten Ventileinsatz hat und welche Rohre passen |
| Planheizkörper | Glatte beziehungsweise plane sichtbare Front | Heizleistung, Profil/Planfront, tatsächliche Anschlüsse |
| Flachheizkörper | Umgangssprachlich eine geringe Bautiefe; kein eindeutiger eigener Ventiltyp | Bautiefe in Millimetern und Leistung bei der geplanten Vorlauftemperatur |
Eine glatte Front, geringe Bautiefe oder ein integriertes Ventil allein sagt nicht aus, ob ein Heizkörper für Ihren Raum ausreichend Leistung hat. Vergleichen Sie immer die konkreten technischen Daten.
Wenn die glatte Front das entscheidende Kaufkriterium ist, sehen Sie sich unsere Planheizkörper an. In dieser Kategorie liegt der Schwerpunkt dagegen auf den integrierten Ventil-Kompaktheizkörpern Typ 22 und Typ 33.
Die erste Ziffer der üblichen Typbezeichnung beschreibt die Zahl der Heizplatten, die zweite die Zahl der Konvektionsblechreihen. Ein höherer Typ bietet bei gleichen Frontabmessungen meist mehr Wärmeübertragungsfläche, benötigt aber auch mehr Bautiefe. Ob Sie diese zusätzliche Fläche benötigen, ergibt sich aus Ihrer Heizlast und den Systemtemperaturen.
| Merkmal | Typ 22 | Typ 33 |
|---|---|---|
| Heizplatten | 2 | 3 |
| Konvektionsblechreihen | 2 | 3 |
| Bautiefe | Im Vergleich geringer | Im Vergleich größer |
| Wärmeleistung bei gleicher Höhe und Breite | In der Regel niedriger | In der Regel höher |
| Besonders prüfen | Reicht die Leistung bei geringer Bautiefe? | Ist genügend Platz für die größere Tiefe vorhanden? |
Die Typnummer legt keine feste Wattzahl fest. Die genaue Wärmeleistung hängt vom konkreten Heizkörper, seiner Baugröße sowie Vorlauf-, Rücklauf- und Raumtemperatur ab.
Für einen vertieften Vergleich lesen Sie Heizkörper Typ 22 oder Typ 33 – Unterschiede und Leistung.
Der gewählte Heizkörper muss die Raumheizlast bei den geplanten Heizwassertemperaturen decken. Dazu werden zunächst Wärmebedarf, verfügbare Bauhöhe und Wandbreite ermittelt. Danach lässt sich beurteilen, ob Typ 22 ausreichend ist oder Typ 33 auf derselben Frontfläche die passendere Leistungsreserve bietet.
Die Leistungsangaben unserer Modelle beziehen sich auf die jeweils ausgewiesenen Prüfbedingungen nach DIN EN 442. Ein Wert bei 75/65/20 °C entspricht nicht automatisch der verfügbaren Leistung bei beispielsweise 55/45/20 °C. Die Raumtemperatur gehört ebenfalls zum Vergleich.
Als ersten Anhaltspunkt können Sie unseren Wärmebedarfsrechner nutzen. Für die endgültige Dimensionierung ist die raumweise Heizlast beziehungsweise eine fachgerechte Auslegung maßgeblich.
Die hier angebotenen Ventil-Kompaktheizkörper Typ 22 und Typ 33 verfügen laut Produktdaten über vier seitliche G 1/2″-Innengewinde und zwei untere G 3/4″-Außengewinde. Der integrierte Ventileinsatz ist für das passende Thermostatkonzept vorgesehen. Welche Anschlussöffnungen verwendet werden dürfen, richtet sich nach der technischen Zeichnung und der vorgesehenen Montage.
Bei einer passenden unteren Rohrführung kommt eine geeignete Anschlussgarnitur beziehungsweise ein Hahnblock infrage. Vor der Bestellung sind Anschlussabstand, Gewinde, Fließrichtung und die hydraulische Eignung für Ihre Heizungsanlage zu prüfen.
Die seitlichen Anschlüsse können bei bestimmten Rohrführungen eine Alternative sein. Die zulässige Kombination der Öffnungen und die Position von Vorlauf und Rücklauf müssen mit dem Anschlussplan des ausgewählten Modells übereinstimmen.
Der integrierte Ventileinsatz übernimmt die Ventilfunktion; für die Temperaturregelung wird ein kompatibler Thermostatkopf benötigt. Prüfen Sie die Anschlussart des Ventileinsatzes und die Voreinstellung für einen möglichen hydraulischen Abgleich.
Bei älteren Einrohranlagen kann eine geeignete Bypass- oder Spezialarmatur nötig sein. Ein normaler Zweirohr-Hahnblock ist nicht automatisch kompatibel. Lassen Sie die vorhandene Hydraulik vor dem Austausch prüfen.
Wo ist bei einem Ventilheizkörper der Vorlauf? Die Vorlaufseite ist nicht für alle Modelle identisch. Auch bei einem drehbaren Heizkörper muss die für die jeweilige Einbaulage vorgesehene Anschlussbelegung eingehalten werden. Maßgeblich sind die Installationszeichnung sowie die vorgesehene Zuordnung von Vorlauf und Rücklauf.
Passende Komponenten finden Sie unter Heizkörper-Anschlussgarnituren. Vorlauf und Rücklauf dürfen nicht allein aus der Position der Anschlüsse abgeleitet werden.
Auch Ventil- und Kompaktheizkörper können mit einer Wärmepumpe betrieben werden, wenn ihre Wärmeleistung bei den vorgesehenen niedrigen Systemtemperaturen ausreicht. Typ 33 ist dafür nicht grundsätzlich erforderlich. Bei genügend Wandfläche kann ein längerer oder höherer Typ 22 eine passende Lösung sein. Wenn Höhe und Breite begrenzt sind, kann die größere Bautiefe des Typ 33 mehr Wärmeübertragungsfläche ermöglichen.
Beim Austausch alter Heizkörper ist zusätzlich zu prüfen, ob Nabenabstand, Rohrführung, Anschlussposition und Wandbefestigung zum neuen Modell passen. Eine gleiche Typnummer bedeutet nicht automatisch, dass die bisherigen Rohranschlüsse übernommen werden können. Bei festen alten Anschlussmaßen können Austauschheizkörper eine sinnvolle Alternative sein.
Mehr dazu erfahren Sie im Ratgeber zu Heizkörpern bei niedriger Vorlauftemperatur.
Mit diesen Angaben können Sie die passende Bauart und Größe gezielt auswählen, bevor Sie sich für Typ 22 oder Typ 33 entscheiden.
Unsere Fachratgeber helfen Ihnen beim Vergleich von Plattenheizkörpern, Ventileinsätzen und benötigten Anschlusskomponenten. Wenn ein bestimmter Nabenabstand übernommen werden soll, sind die technischen Zeichnungen der Produkte besonders wichtig.
Das ist ein wassergeführter Plattenheizkörper, der eine kompakte Bauform mit einem integrierten Ventileinsatz verbindet. Die Ventiltechnik und der konstruktive Typ beschreiben unterschiedliche Eigenschaften desselben Heizkörpers.
Der Begriff Ventilheizkörper bezieht sich auf den integrierten Ventileinsatz. Kompaktheizkörper beschreibt die kompakte Plattenbauweise. Beide Merkmale können kombiniert sein, wie bei den angebotenen Modellen Typ 22 und Typ 33.
Kompaktheizkörper bezeichnet vor allem eine Plattenheizkörper-Bauweise beziehungsweise ein verbreitetes Anschlusskonzept. Planheizkörper beschreibt eine glatte sichtbare Front. Ein Kompaktheizkörper kann daher zugleich eine Planfront besitzen. Entscheidend sind die Angaben zu Aufbau, Ventil, Anschluss und Wärmeleistung. Planheizkörper vergleichen.
Ein Ventilheizkörper verfügt über einen integrierten Ventileinsatz für die thermostatische Regelung. Ein Planheizkörper hat eine plane, glatte Vorderseite. Die Begriffe beschreiben unterschiedliche Eigenschaften und können bei einem Produkt zusammenkommen. Prüfen Sie, ob für Ihre Rohrführung ein integrierter Ventileinsatz vorgesehen ist.
Mit Flachheizkörper ist meist ein Heizkörper mit geringer Bautiefe gemeint, während Kompaktheizkörper die Plattenheizkörper-Bauform beziehungsweise ein bestimmtes Anschlusskonzept beschreibt. Ein Kompaktheizkörper kann flach sein; Typ 33 ist durch seine drei Heizplatten jedoch in der Regel tiefer als Typ 22. Vergleichen Sie das tatsächliche Tiefenmaß.
Das hängt vom konkreten Modell, seiner Ventilanordnung und der zulässigen Anschlussvariante ab. Bei den angebotenen drehbaren Typ-22- und Typ-33-Modellen dürfen Sie die Vorlaufseite nicht pauschal aus „links“ oder „rechts“ ableiten. Beachten Sie die technische Anschlusszeichnung und die Fließrichtung der verwendeten Armatur.
Ja, ein passend ausgelegter Kompaktheizkörper kann Wohnräume zuverlässig beheizen. Entscheidend sind seine tatsächlich verfügbare Leistung bei den geplanten Heizwassertemperaturen, die geeignete Größe und ein fachgerechter Anschluss. Ob Typ 22 oder Typ 33 besser passt, richtet sich nach der Raumheizlast und dem verfügbaren Platz.
Nicht grundsätzlich. Typ 33 besitzt mehr Wärmeübertragerfläche und benötigt mehr Bautiefe. Typ 22 kann die bessere Wahl sein, wenn die erforderliche Wärmeleistung bereits erreicht wird und weniger Platz in der Tiefe verfügbar ist.
Es gibt keine feste Wattzahl je Typ. Die Leistung hängt von Höhe, Breite, konkretem Modell und den Systemtemperaturen ab. Vergleichen Sie die Leistungsdaten der gewählten Produktvariante bei den vorgesehenen Betriebsbedingungen.
Die angebotenen Modelle haben einen integrierten Ventileinsatz. Ob ein Thermostatkopf mitgeliefert wird, muss dem Lieferumfang der gewählten Variante entnommen werden. Ein vorhandener Thermostatkopf ist nur geeignet, wenn er zum Ventileinsatz passt.
Die hier angebotenen Modelle verfügen über untere und seitliche Anschlussöffnungen. Die zulässige Nutzung und die Belegung für Vorlauf und Rücklauf richten sich nach dem technischen Anschlussplan des jeweiligen Heizkörpers und der verwendeten Armatur.
Ja, wenn die konkrete Baugröße bei den geplanten niedrigeren Heizwassertemperaturen ausreichend Leistung für die Raumheizlast bereitstellt. Typ 33 kann zusätzliche Heizfläche bieten, ist aber keine pauschale Voraussetzung für den Betrieb mit Wärmepumpe.
Das ist möglich, wenn Anschlussposition, Rohrabstände, Heizleistung und Befestigung zum neuen Modell passen oder fachgerecht angepasst werden. Ein passender Heizkörpertyp allein garantiert keinen Austausch ohne Rohrarbeiten.
