Ventilheizkörper Typ 22 – Kompaktheizkörper DK 2-lagig
Ventilheizkörper Typ 22 – Kompaktheizkörper DK 2-lagig
Sofort lieferbar! ca. 2 - 4 Werktage
Artikelbeschreibung
Artikelbeschreibung
Ventilheizkörper Typ 22 – Kompaktheizkörper DK mit zwei Heizplatten und zwei Konvektionsblechen.

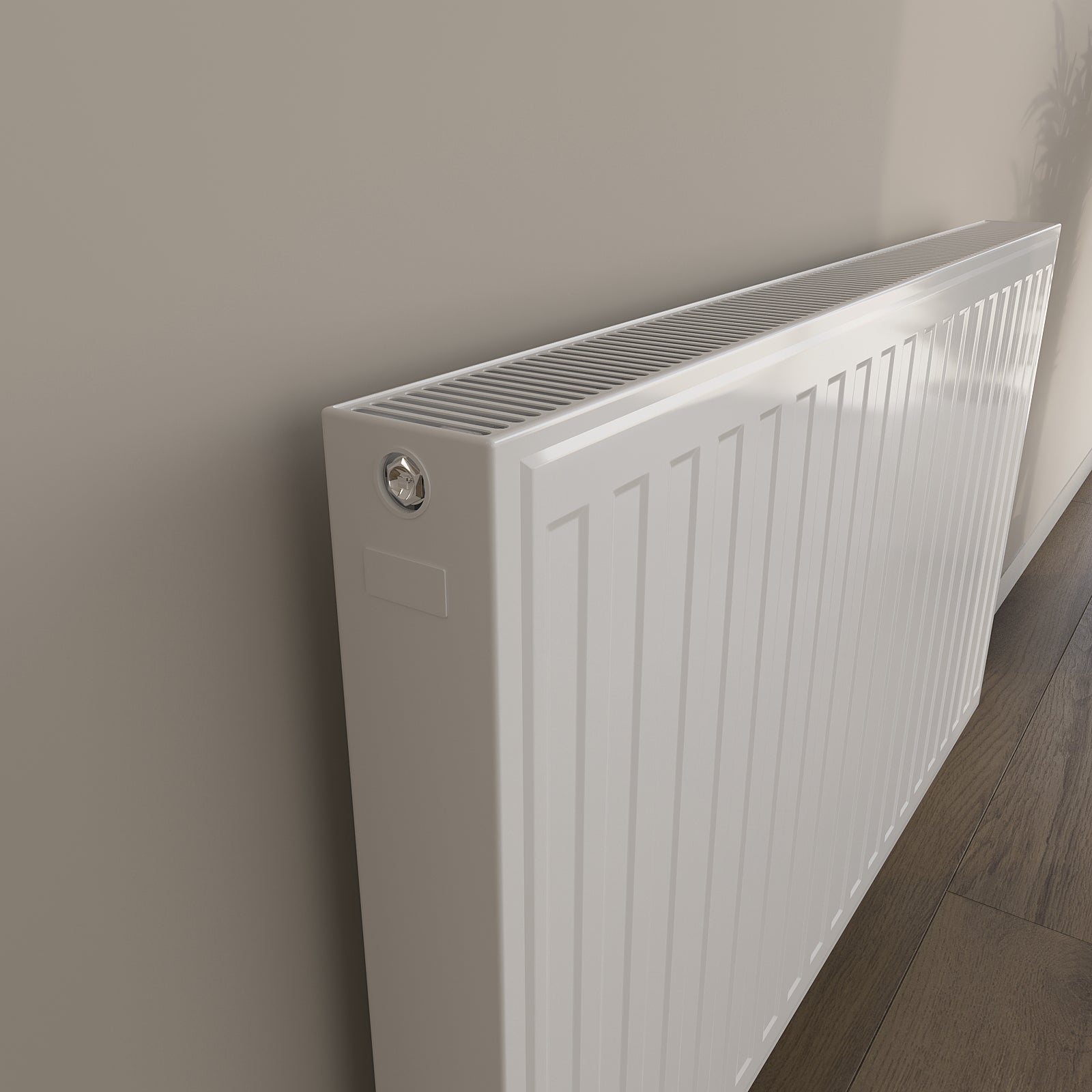

Dieser Ventilheizkörper Typ 22 verbindet die kompakte Bauform eines klassischen Plattenheizkörpers mit einem integrierten Ventileinsatz. Der Heizkörper verfügt über vier seitliche Anschlüsse sowie zwei untere Anschlüsse und lässt sich dadurch flexibel in unterschiedliche Heizungsinstallationen integrieren. Da keine rückseitigen Befestigungslaschen vorhanden sind, ist der Heizkörper drehbar und kann entsprechend der vorgesehenen Anschlussseite ausgerichtet werden.
Die Bauform wird je nach Such- und Fachbegriff auch als Kompaktheizkörper Typ 22, Plattenheizkörper Typ 22, Heizkörper Typ 22, DK 22 Heizkörper oder Ventil-Kompaktheizkörper Typ 22 bezeichnet. Gemeint ist hier ein zweilagiger wassergeführter Heizkörper mit zwei Heizplatten, zwei Konvektionsblechen und integriertem Ventilkonzept.
- Typ 22 / DK 22: Zwei Heizplatten und zwei Konvektionsbleche bieten viel Wärmeübertragerfläche bei kompakter Bauweise.

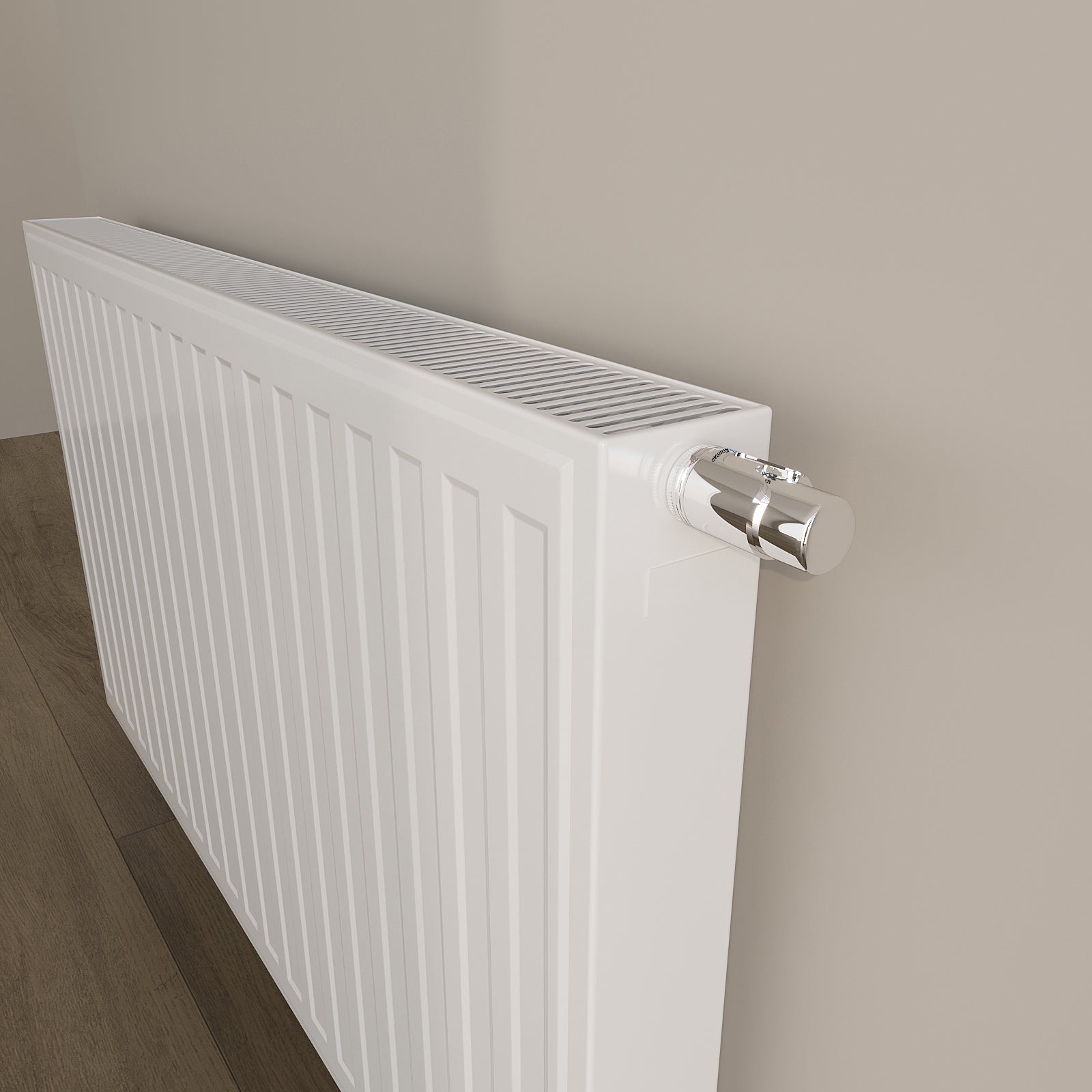

- Integrierter Ventileinsatz: Der Ventilheizkörper ist bereits für die thermostatische Regelung über den integrierten Ventileinsatz vorbereitet.
- 6 Anschlussmöglichkeiten: 4 seitliche G 1/2" Innengewinde und 2 untere G 3/4" Außengewinde.
- Drehbare Ausführung: Da keine rückseitigen Befestigungslaschen vorhanden sind, kann der Ventil-Kompaktheizkörper entsprechend der vorgesehenen Anschlussseite gedreht werden.
- DIN EN 442: Die Wärmeleistung wird nach DIN EN 442 bei den angegebenen Prüfbedingungen 75/65/20 °C ausgewiesen.
- Mehrere Bauhöhen: Erhältlich in 400, 500, 600 und 900 mm Höhe sowie verschiedenen Breiten.
Wichtig bei niedriger Vorlauftemperatur: Ein Heizkörper Typ 22 kann auch in Heizsystemen mit abgesenkten Temperaturen eingesetzt werden, wenn die Wärmeleistung der gewählten Größe bei den tatsächlich geplanten Systemtemperaturen den Wärmebedarf des Raums deckt. Die Bezeichnung „Typ 22“ allein ist daher noch keine Garantie für die Eignung an einer bestimmten Wärmepumpe oder Heizungsanlage.
Ventilheizkörper Typ 22: Aufbau, Leistung & Anschluss
Was bedeutet Heizkörper Typ 22? +
Die Bezeichnung Typ 22 beschreibt den konstruktiven Aufbau des Plattenheizkörpers. Dieser Heizkörper besitzt zwei Heizplatten und zwei Konvektionsbleche.
Dadurch bietet ein Heizkörper Typ 22 innerhalb einer vergleichsweise kompakten Bauform eine große Wärmeübertragerfläche. Wie viel Watt eine bestimmte Variante tatsächlich abgibt, hängt jedoch zusätzlich von Höhe, Breite und Systemtemperaturen ab.
Die Typnummer sollte deshalb nicht allein zur Dimensionierung verwendet werden. Vergleichen Sie immer die konkrete Wärmeleistung der ausgewählten Größe.
Ventilheizkörper oder Kompaktheizkörper Typ 22? +
Bei diesem Modell treffen zwei Begriffe aufeinander: Ventilheizkörper beschreibt das integrierte Ventilkonzept, während Kompaktheizkörper Typ 22 beziehungsweise Plattenheizkörper Typ 22 die Heizkörperbauform und den inneren Aufbau beschreibt.
Der Heizkörper kann deshalb gleichzeitig als Ventilheizkörper Typ 22 und Ventil-Kompaktheizkörper Typ 22 bezeichnet werden.
Für die Kaufentscheidung sind vor allem vier Punkte wichtig: benötigte Heizleistung, passende Baugröße, Anschlussposition und die vorhandene Heizungsinstallation.
Mehr zu den Bauarten: Ventilheizkörper-Ratgeber und Kompaktheizkörper-Ratgeber .
Wärmeleistung des Plattenheizkörpers Typ 22 +
Die Wärmeleistung dieses Plattenheizkörpers Typ 22 wird nach DIN EN 442 angegeben. Die hinterlegten Leistungswerte beziehen sich auf die jeweiligen Baugrößen und die angegebenen Prüfbedingungen.
Typ 22 bedeutet nicht, dass jede Größe dieselbe Wattzahl besitzt. Ein Heizkörper mit 400 mm Höhe und kurzer Baulänge gibt eine andere Wärmeleistung ab als beispielsweise ein größerer Ventilheizkörper Typ 22 mit 600 mm Höhe.
Deshalb sollte die gewünschte Größe immer anhand des Wärmebedarfs des Raums und der tatsächlichen Systemtemperaturen gewählt werden.
Noch unsicher bei der benötigten Leistung? Wärmebedarf berechnen .
Typ 22 oder Typ 33 – welcher Heizkörper passt? +
Typ 22 besitzt zwei Heizplatten und zwei Konvektionsbleche. Ein vergleichbarer Typ 33 besitzt drei Heizplatten und drei Konvektionsbleche. Dadurch bietet Typ 33 bei vergleichbarer Höhe und Breite mehr Wärmeübertragerfläche, benötigt jedoch auch mehr Bautiefe.
Wenn der Ventilheizkörper Typ 22 in der verfügbaren Baugröße bereits die benötigte Heizleistung erreicht, ist ein tieferer Typ 33 nicht automatisch erforderlich. Bei begrenzter Wandfläche und höherem Leistungsbedarf kann Typ 33 dagegen eine interessante Alternative sein.
Typen vergleichen: Heizkörper Typ 22 oder Typ 33?
Mehr Heizfläche benötigt? Ventilheizkörper Typ 33 ansehen .
6 Anschlüsse & integrierter Ventileinsatz +
Der Ventilheizkörper Typ 22 verfügt über insgesamt sechs Anschlussmöglichkeiten:
- 4 × G 1/2" Innengewinde seitlich

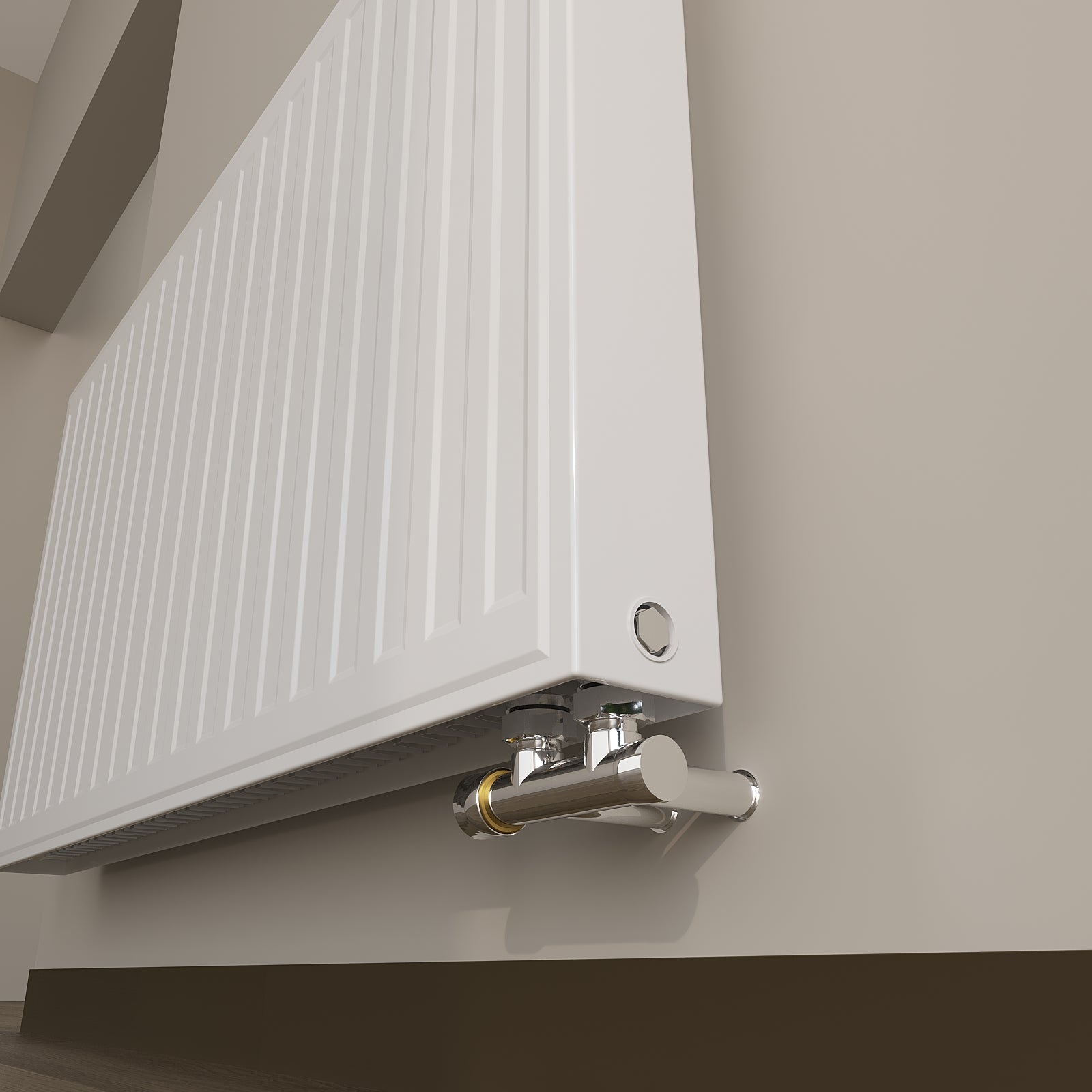

- 2 × G 3/4" Außengewinde unten
Zusätzlich ist ein Ventileinsatz bereits integriert. Damit ist der Heizkörper für ein entsprechendes Ventil- und Thermostatkonzept vorbereitet.
Welche Anschlüsse für Vorlauf und Rücklauf verwendet werden, muss zur konkreten Installation und den technischen Produktvorgaben passen. Die Anschlussbelegung sollte deshalb nicht allein aus der Position der Gewinde abgeleitet werden.
Weitere Ventil- und Kompaktheizkörper: Ventilheizkörper & Kompaktheizkörper ansehen .
Technische Daten Ventil-Kompaktheizkörper Typ 22 +
| Produkttyp | Ventilheizkörper / Ventil-Kompaktheizkörper Typ 22 |
| Heizkörpertyp | Typ 22 / DK – 2 Heizplatten & 2 Konvektionsbleche |
| Bauart | Wassergeführter Plattenheizkörper |
| Material | Qualitätsstahl DC 01 |
| Seitliche Anschlüsse | 4 × G 1/2" Innengewinde |
| Untere Anschlüsse | 2 × G 3/4" Außengewinde |
| Ventil | Integrierter Ventileinsatz |
| Montageausführung | Ohne rückseitige Laschen, drehbar |
| Front | Feinprofilierte Vorderfront |
| Bauhöhen | 400, 500, 600 und 900 mm |
| Norm | DIN EN 442 |
| Leistungsangabe | Geprüft nach DIN EN 442 bei 75/65/20 °C |
Typ 22 bei Wärmepumpe & niedriger Vorlauftemperatur +
Ein Heizkörper Typ 22 kann grundsätzlich auch in einer Heizungsanlage mit niedrigerer Vorlauftemperatur eingesetzt werden. Ob die konkrete Variante für einen Raum ausreicht, entscheidet jedoch nicht die Typnummer allein.
Mit sinkender Systemtemperatur sinkt auch die Wärmeabgabe des Heizkörpers. Für Wärmepumpen und andere Niedertemperatur-Heizsysteme sollte deshalb geprüft werden, welche Leistung die gewählte Baugröße bei den tatsächlich geplanten Temperaturen noch bereitstellt.
Wenn ein Typ 22 bei der verfügbaren Wandfläche nicht genügend Leistung erreicht, können eine größere Baugröße oder ein Heizkörper Typ 33 geprüft werden.
Lieferumfang & Montage +
Zum Lieferumfang des Ventilheizkörpers Typ 22 gehören:
- Heizkörper: 1 × Ventil-Kompaktheizkörper Typ 22
- Ventil: vormontierter beziehungsweise integrierter Ventileinsatz
- Montageset: passende Wandhalterung
- Zubehör: Blind- und Entlüftungsstopfen
Vor der Montage sollten Anschlussseite, Vorlauf, Rücklauf, Wandaufbau und erforderliche Anschlussarmaturen geprüft werden.
Neukunden-Vorteil: 7 % Rabatt auf den Warenkorbwert.
Beratung zu Größe, Leistung & Anschluss +
Sie sind unsicher, welche Größe des Ventilheizkörpers Typ 22 benötigt wird oder ob Typ 22 beziehungsweise Typ 33 besser zu Ihrem Raum passt?
Für eine Beratung sind besonders hilfreich: Raumgröße beziehungsweise Wärmebedarf, gewünschte Bauhöhe und Breite, vorhandene Anschlusspositionen sowie Informationen zur Heizungsanlage.
- Beratung: Mo–Fr 9–17 Uhr
- Telefon: +49 212 25089777
Ventilheizkörper Typ 22 kaufen – welche Größe ist richtig?
Die passende Größe sollte nicht allein nach der vorhandenen Wandfläche gewählt werden. Entscheidend ist, welche Heizleistung der Raum bei den vorgesehenen Systemtemperaturen benötigt.
Wählen Sie zuerst den erforderlichen Wärmebedarf, prüfen Sie anschließend die verfügbare Höhe und Breite und vergleichen Sie danach die Leistungsdaten der jeweiligen Variante. Ein größerer Kompaktheizkörper Typ 22 kann mehr Wärmeübertragerfläche bereitstellen als eine kleinere Ausführung desselben Typs.
Wenn bei begrenzter Wandfläche eine höhere Heizleistung benötigt wird, kann alternativ ein Ventilheizkörper Typ 33 geprüft werden.
