Ventilheizkörper Typ 33 – leistungsstarker Kompaktheizkörper DKEK mit drei Heizplatten und drei Konvektionsblechen.
Dieser Ventilheizkörper Typ 33 verbindet eine große Wärmeübertragerfläche mit der kompakten Bauform eines klassischen Plattenheizkörpers. Der dreilagige Aufbau besteht aus drei Heizplatten und drei Konvektionsblechen und eignet sich besonders dann, wenn auf begrenzter Wandbreite eine höhere Heizleistung benötigt wird.
Der Heizkörper besitzt einen integrierten Ventileinsatz, vier seitliche Anschlüsse sowie zwei untere Anschlüsse. Da keine rückseitigen Befestigungslaschen vorhanden sind, ist das Modell drehbar und kann entsprechend der vorgesehenen Anschlussseite ausgerichtet werden.
Die Bauform wird je nach Such- und Fachbegriff auch als Kompaktheizkörper Typ 33, Plattenheizkörper Typ 33, Heizkörper Typ 33, DKEK Heizkörper oder Ventil-Kompaktheizkörper Typ 33 bezeichnet. Gemeint ist hier ein dreilagiger wassergeführter Plattenheizkörper mit integriertem Ventilkonzept.
- Typ 33 / DKEK: Drei Heizplatten und drei Konvektionsbleche bieten eine große Wärmeübertragerfläche bei vergleichsweise kompakter Frontfläche.
- Integrierter Ventileinsatz: Der Ventilheizkörper ist bereits für die thermostatische Regelung über den integrierten Ventileinsatz vorbereitet.
- 6 Anschlussmöglichkeiten: 4 seitliche G 1/2" Innengewinde und 2 untere G 3/4" Außengewinde.
- Drehbare Ausführung: Ohne rückseitige Befestigungslaschen und dadurch entsprechend der vorgesehenen Anschlussseite drehbar.
- DIN EN 442: Die Wärmeleistung wird nach DIN EN 442 bei den angegebenen Prüfbedingungen ausgewiesen.
- Mehrere Bauhöhen: Erhältlich in 400, 500, 600 und 900 mm Höhe sowie verschiedenen Breiten.
Typ 33 bei niedriger Vorlauftemperatur: Durch drei Heizplatten und drei Konvektionsbleche besitzt Typ 33 bei vergleichbarer Höhe und Breite mehr Wärmeübertragerfläche als Typ 22. Ob eine konkrete Größe bei einer Wärmepumpe oder einer anderen Anlage mit niedriger Vorlauftemperatur ausreicht, muss trotzdem anhand der Heizleistung bei den tatsächlich geplanten Systemtemperaturen geprüft werden.
Ventilheizkörper Typ 33: Aufbau, Leistung & Anschluss
Was bedeutet Heizkörper Typ 33? +
Die Bezeichnung Typ 33 beschreibt den konstruktiven Aufbau eines Plattenheizkörpers. Dieser Heizkörper besitzt drei Heizplatten und drei Konvektionsbleche.
Dadurch verfügt ein Heizkörper Typ 33 über eine große Wärmeübertragerfläche. Das ist besonders interessant, wenn eine hohe Heizleistung benötigt wird, aber die verfügbare Wandbreite begrenzt ist.
Die größere Wärmeübertragerfläche geht jedoch mit einer höheren Bautiefe gegenüber flacheren Heizkörpertypen einher. Deshalb sollten Leistung und Platzbedarf gemeinsam betrachtet werden.
Die Typnummer allein legt noch nicht fest, welche Baugröße für einen Raum benötigt wird. Höhe, Breite und Systemtemperaturen beeinflussen die tatsächliche Wärmeleistung ebenfalls.
Ventilheizkörper oder Kompaktheizkörper Typ 33? +
Bei diesem Modell treffen mehrere Heizkörperbegriffe zusammen. Ventilheizkörper beschreibt das integrierte Ventilkonzept.
Kompaktheizkörper Typ 33 beziehungsweise Plattenheizkörper Typ 33 beschreibt dagegen stärker die Bauform und den inneren Aufbau mit drei Platten und drei Konvektionsblechen.
Der Heizkörper kann deshalb sowohl als Ventilheizkörper Typ 33 als auch als Ventil-Kompaktheizkörper Typ 33 bezeichnet werden.
Für die Auswahl zählen vor allem: benötigte Heizleistung, vorhandene Wandfläche, zulässige Bautiefe, Anschlussposition und die vorhandene Heizungsinstallation.
Bauarten genauer verstehen: Ventilheizkörper-Ratgeber und Kompaktheizkörper-Ratgeber .
Wärmeleistung des Plattenheizkörpers Typ 33 +
Die Wärmeleistung dieses Plattenheizkörpers Typ 33 wird nach DIN EN 442 angegeben. Die verfügbaren Leistungswerte unterscheiden sich je nach gewählter Höhe und Breite.
Ein kleiner Heizkörper Typ 33 besitzt daher nicht automatisch mehr Leistung als jeder größere Typ-22-Heizkörper. Für einen sinnvollen Vergleich müssen konkrete Baugröße und Systemtemperaturen berücksichtigt werden.
Die zusätzliche dritte Heizplatte und das dritte Konvektionsblech ermöglichen jedoch bei vergleichbarer Höhe und Breite eine größere Wärmeübertragerfläche als bei Typ 22.
Benötigte Heizleistung bestimmen: Wärmebedarfsrechner nutzen .
Typ 22 oder Typ 33 – wo liegt der Unterschied? +
Ein Heizkörper Typ 22 besitzt zwei Heizplatten und zwei Konvektionsbleche.
Ein Heizkörper Typ 33 besitzt drei Heizplatten und drei Konvektionsbleche.
| Typ 22 | 2 Heizplatten + 2 Konvektionsbleche |
| Typ 33 | 3 Heizplatten + 3 Konvektionsbleche |
| Bautiefe | Typ 33 benötigt bei vergleichbarer Konstruktion mehr Tiefe |
| Wärmeübertragerfläche | Typ 33 bietet bei vergleichbaren Außenmaßen mehr Fläche |
| Auswahl | Benötigte Heizleistung und verfügbare Bautiefe entscheiden |
Wenn ein Ventilheizkörper Typ 22 in der verfügbaren Baugröße bereits genügend Leistung bereitstellt, ist Typ 33 nicht automatisch notwendig.
Wenn dagegen viel Heizleistung auf begrenzter Wandfläche benötigt wird, kann der tiefere Ventilheizkörper Typ 33 besonders interessant sein.
Typen ausführlich vergleichen: Heizkörper Typ 22 oder Typ 33?
Flachere Alternative: Ventilheizkörper Typ 22 ansehen .

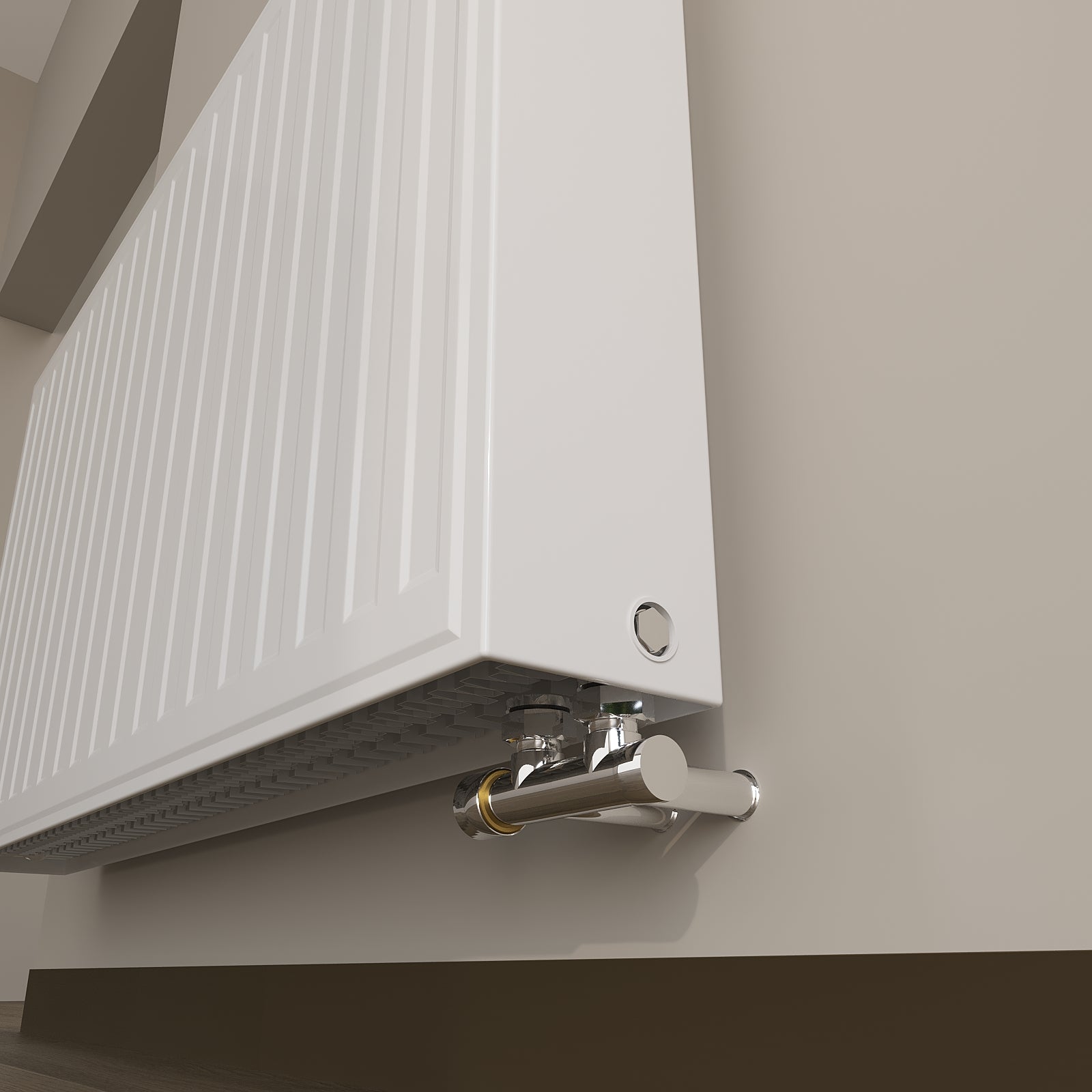

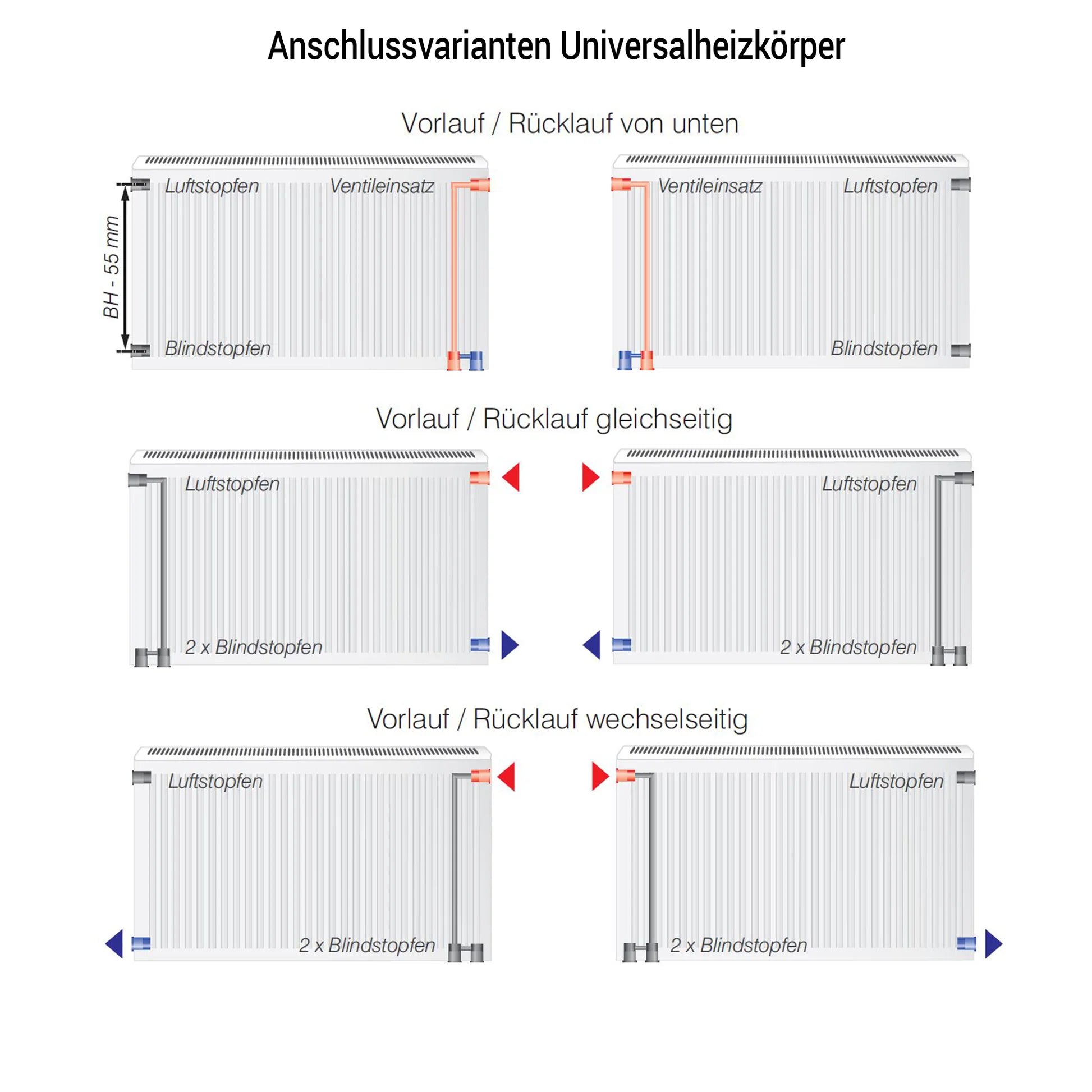

6 Anschlüsse & integrierter Ventileinsatz +
Der Ventilheizkörper Typ 33 verfügt über insgesamt sechs Anschlussmöglichkeiten:
- 4 × G 1/2" Innengewinde seitlich
- 2 × G 3/4" Außengewinde unten
Zusätzlich ist der Ventileinsatz bereits integriert. Damit ist der Heizkörper für ein entsprechendes Ventil- und Thermostatkonzept vorbereitet.
Da der Heizkörper keine rückseitigen Befestigungslaschen besitzt, kann er entsprechend der vorgesehenen Anschlussseite gedreht werden.
Welche Anschlüsse für Vorlauf und Rücklauf genutzt werden, muss zur konkreten Installation und zu den technischen Produktvorgaben passen. Die Fließrichtung sollte nicht allein aus der sichtbaren Position der Anschlüsse abgeleitet werden.
Alle Varianten: Ventilheizkörper & Kompaktheizkörper ansehen .
Technische Daten Ventil-Kompaktheizkörper Typ 33 +
| Produkttyp | Ventilheizkörper / Ventil-Kompaktheizkörper Typ 33 |
| Heizkörpertyp | Typ 33 / DKEK – 3 Heizplatten & 3 Konvektionsbleche |
| Bauart | Wassergeführter Plattenheizkörper |
| Material | Qualitätsstahl DC 01 |
| Front | Profilierte Vorderfront |
| Seitliche Anschlüsse | 4 × G 1/2" Innengewinde |
| Untere Anschlüsse | 2 × G 3/4" Außengewinde |
| Ventil | Integrierter Ventileinsatz |
| Montageausführung | Ohne rückseitige Laschen, drehbar |
| Bauhöhen | 400, 500, 600 und 900 mm |
| Prüfdruck | Max. 10 bar laut Produktangabe |
| Norm | DIN EN 442 |
| Leistungsangabe | Geprüft nach DIN EN 442 bei 75/65/20 °C |
Typ 33 bei Wärmepumpe & niedriger Vorlauftemperatur +
Ein Heizkörper Typ 33 kann für Heizungsanlagen mit niedrigeren Vorlauftemperaturen interessant sein, weil die drei Heizplatten und drei Konvektionsbleche eine große Wärmeübertragerfläche bereitstellen.
Ob die konkrete Baugröße mit einer Wärmepumpe ausreichend Leistung liefert, muss jedoch für den jeweiligen Raum und die geplanten Systemtemperaturen geprüft werden.
Sinkt die Vorlauftemperatur, sinkt auch die Wärmeabgabe des Heizkörpers. Deshalb sollte nicht nur die Leistung bei 75/65/20 °C betrachtet werden, wenn die Anlage später mit deutlich niedrigeren Temperaturen betrieben wird.
Typ 33 ist somit keine automatische „Wärmepumpen-Garantie“, kann aber eine sinnvolle Möglichkeit sein, mehr Heizfläche auf begrenzter Wandbreite unterzubringen.
Wann ist ein Kompaktheizkörper Typ 33 sinnvoll? +
Ein Kompaktheizkörper Typ 33 ist besonders dann interessant, wenn eine höhere Heizleistung benötigt wird, aber Höhe oder Breite des verfügbaren Montagebereichs begrenzt sind.
Typische Planungssituationen können sein:
- Räume mit vergleichsweise hohem Wärmebedarf,
- begrenzte verfügbare Wandbreite,
- Modernisierung auf niedrigere Systemtemperaturen,
- Austausch eines kleineren Heizkörpers gegen mehr Heizfläche,
- Wohn- und Arbeitsräume, in denen ein klassischer Plattenheizkörper gewünscht ist.
Vor der Auswahl sollten trotzdem Bautiefe, Heizleistung, vorhandene Anschlüsse und Wandabstände geprüft werden.
Lieferumfang & Montage +
Zum Lieferumfang des Ventilheizkörpers Typ 33 gehören:
- Heizkörper: 1 × Ventil-Kompaktheizkörper Typ 33 DKEK
- Ventil: integrierter Ventileinsatz
- Montageset: Wandhalterung, Schrauben und Dübel
- Zubehör: Blind- und Entlüftungsstopfen
Vor der Montage sollten Anschlussseite, Vorlauf und Rücklauf, Wandaufbau sowie die benötigten Anschlussarmaturen geprüft werden.
Neukunden-Vorteil: 7 % Rabatt auf den Warenkorbwert.
Beratung zu Typ 33, Leistung & Anschluss +
Sie sind unsicher, welche Größe des Ventilheizkörpers Typ 33 für Ihren Raum benötigt wird oder ob Typ 22 möglicherweise bereits ausreicht?
Für eine Beratung sind besonders hilfreich: Raumgröße beziehungsweise Wärmebedarf, gewünschte Bauhöhe und Breite, maximal verfügbare Bautiefe, vorhandene Anschlusspositionen und Informationen zur Heizungsanlage.
- Beratung: Mo–Fr 9–17 Uhr
- Telefon: +49 212 25089777
Ventilheizkörper Typ 33 kaufen – welche Größe ist richtig?
Ein Ventilheizkörper Typ 33 wird häufig gewählt, wenn auf einer begrenzten Wandfläche eine hohe Heizleistung benötigt wird. Die richtige Baugröße sollte trotzdem nicht allein nach Höhe und Breite der verfügbaren Wand gewählt werden.
Entscheidend ist, welche Heizleistung der Raum bei den vorgesehenen Systemtemperaturen benötigt. Anschließend können die verfügbaren Bauhöhen und Breiten des Kompaktheizkörpers Typ 33 miteinander verglichen werden.
Auch die größere Bautiefe gegenüber Typ 22 muss berücksichtigt werden. In schmalen Durchgängen, hinter Türen oder bei dicht davor stehenden Möbeln kann ein Typ-22-Heizkörper trotz geringerer Wärmeübertragerfläche die praktischere Bauform sein.
Wenn ein Heizkörper Typ 22 in der verfügbaren Größe bereits ausreichend Leistung bereitstellt, ist Typ 33 nicht automatisch erforderlich. Wenn dagegen mehr Heizfläche bei begrenzter Höhe oder Breite benötigt wird, ist der Plattenheizkörper Typ 33 eine wichtige Alternative.
