Die richtige Heizkörper-Anschlussgarnitur verbindet einen wassergeführten Heizkörper mit den Heizungsrohren und übernimmt je nach Ausführung zusätzliche Aufgaben wie Absperren oder Regulieren. Ob Sie einen Multiblock für einen Badheizkörper, einen Zweirohr-Hahnblock oder ein Thermostatventil benötigen, hängt vom Anschlussbild des Heizkörpers und der vorhandenen Anlage ab.
Hier finden Sie unser Multiblock-Set für Badheizkörper mit 50-mm-Mittelanschluss sowie einen separaten Thermostatkopf mit M30 × 1,5. Weitere Anschlusslösungen wie Hahnblock und Thermostatventil-Set sind über die unten verlinkten Produktseiten erhältlich. Vor der Bestellung sollten Sie Achsabstand, Gewinde, Rohrführung, Vorlauf und Rücklauf sowie das Heizsystem prüfen.
Die aktuelle Kategorie enthält zwei Artikel mit unterschiedlichen Aufgaben. Das Multiblock-Set dient bei geeigneten Badheizkörpern als kompakte Anschluss- und Regellösung. Der Thermostatkopf ist dagegen ein einzelnes Bedienelement und keine vollständige wasserführende Anschlussarmatur.
Das angebotene Set ist für dafür geeignete Zweirohrheizungen und Badheizkörper mit 50 mm Achsabstand vorgesehen. Auswählbar sind Eck- und Durchgangsform sowie mehrere Oberflächenfarben. Laut Produktbeschreibung gehören Multiblock-Körper, Thermostatkopf und Anschlussadapter zum Set. Prüfen Sie unbedingt die gewählte Adaptergröße, die Rohrdimension und die zulässige Vorlauf-/Rücklaufbelegung.

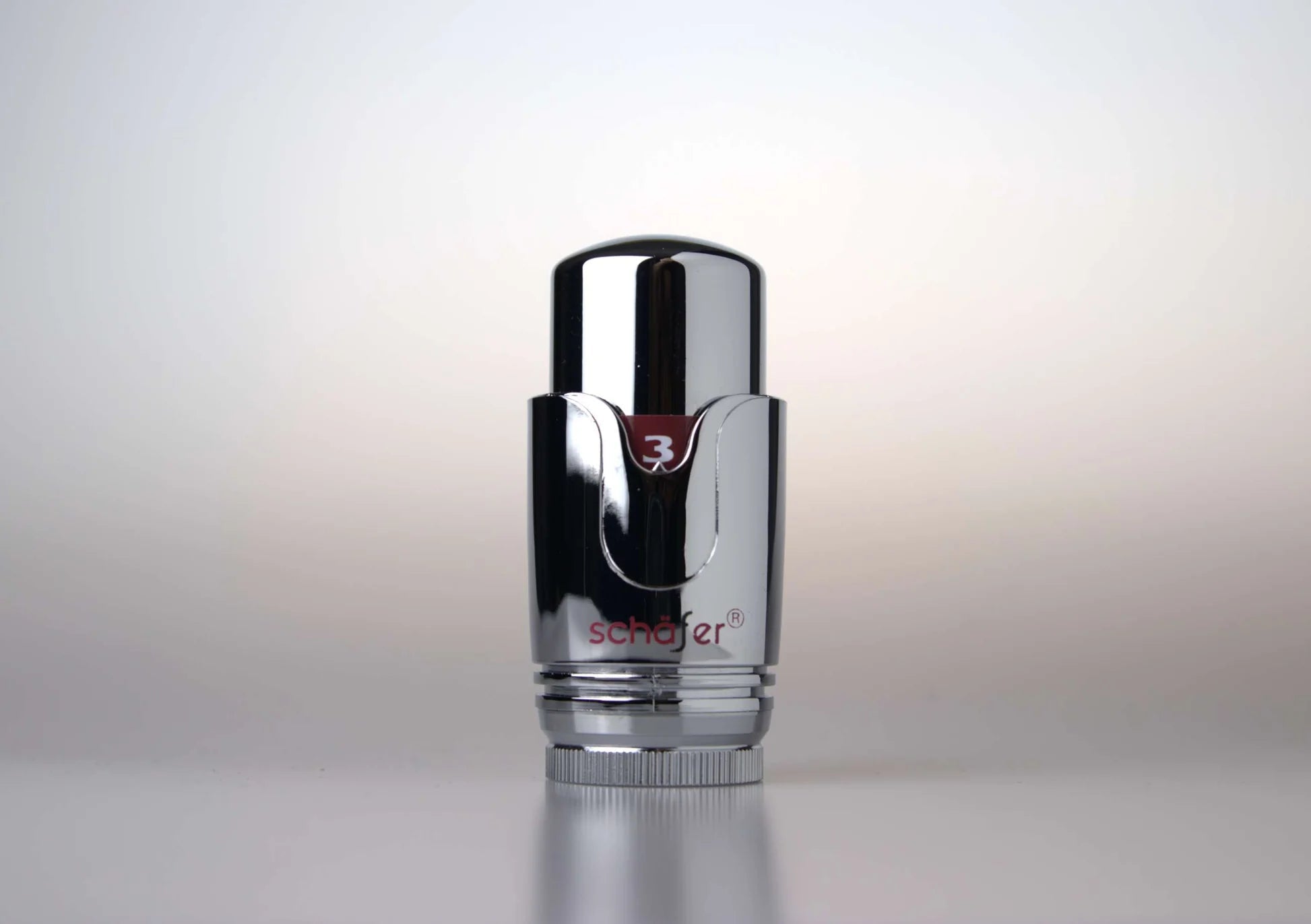

Multiblock-Set auswählenDer separat erhältliche Thermostatkopf ist für einen passenden Ventileinsatz mit M30 × 1,5 Anschlussgewinde vorgesehen. Er besitzt laut Produktbeschreibung einen Flüssigkeitsfühler und eine einstellbare Skala. Bei einem Ersatz muss nicht nur das Gewinde, sondern auch die mechanische Betätigung zum Ventil passen. Der Kopf allein ersetzt weder Multiblock noch Hahnblock.
Thermostatkopf ansehenDie Begriffe klingen ähnlich, meinen aber nicht automatisch dieselbe Ausführung. Ein Multiblock kann die wasserführenden Anschlüsse und die thermostatische Regelung kompakt zusammenführen. Ein Hahnblock dient der geeigneten unteren Vor- und Rücklaufverbindung; bei einem Ventilheizkörper sitzt die eigentliche Thermostatventiltechnik gegebenenfalls bereits im Heizkörper. Maßgeblich ist stets der Funktionsumfang des konkreten Produkts.
| Situation | Zuerst prüfen | Mögliche Lösung |
|---|---|---|
| Badheizkörper mit 50-mm-Mittelanschluss | Achsabstand, Vorlauf/Rücklauf, Rohrführung, Zweirohreignung | Passendes Multiblock-Set mit Regelung |
| Ventilheizkörper mit unterem Anschlusspaar | Ventileinsatz, Anschlusspaar, Gewinde, Fließrichtung | Geeigneter Zweirohr-Hahnblock |
| Heizkörper mit klassischen seitlichen Anschlüssen | Vorlaufseite, Rücklaufseite, Nabenabstand | Thermostatventil plus passende Rücklaufverschraubung |
| Nur der Thermostatkopf ist defekt | Ventiltyp, Betätigungsmaß, Anschlussgewinde | Mechanisch passender Ersatz-Thermostatkopf |
| Einrohrheizung vorhanden | Bypass- und Strangdurchfluss-Anforderung | Ausdrücklich für Einrohr geeignete Armatur |
Unser Zweirohr-Hahnblock und das Thermostatventil-Set sind derzeit auf eigenen Produktseiten erreichbar, aber nicht in der Produktübersicht dieser Kollektion gelistet. Über Thermostate & Ventile finden Sie die ergänzende Auswahl.
Bei einer Eckform ändert die Verbindung innerhalb der Armatur die Richtung. Bei einer Durchgangsform verlaufen die Anschlusswege geradliniger. Welche Variante passt, hängt davon ab, wie Rohrleitung und Heizkörperanschluss zueinander stehen.
Die gelegentlich verwendete Faustregel „Wand = Eckform, Boden = Durchgangsform“ ist nicht allgemeingültig. Abhängig von Rohrverlauf, Heizkörpertyp und Montagesituation können andere Kombinationen erforderlich sein. Entscheidend sind die Anschlussgeometrie und die Zeichnung der gewählten Garnitur.
Unser Multiblock-Set lässt die Auswahl zwischen Eck- und Durchgangsform zu. Vor dem Kauf sollten Sie die Leitungsführung fotografieren und die vorgesehenen Anschlusspositionen mit der technischen Skizze abgleichen. Eine falsche Form kann trotz richtiger Gewinde eine Montage verhindern.
Ein häufig genutzter 50-mm-Mittelanschluss hat einen Abstand von 5 cm zwischen den Mittelpunkten der beiden Heizkörperanschlüsse. Er ist vor allem bei vielen Badheizkörpern anzutreffen. Der Anschlussabstand allein ist jedoch kein Nachweis dafür, dass jedes 50-mm-Set an jeden Heizkörper passt.
50 mm beschreiben die Entfernung zwischen den Anschlussachsen. G ½ Zoll und G ¾ Zoll bezeichnen hingegen Gewindenennmaße. Beides muss unabhängig voneinander zur Armatur, zum Heizkörper und zur vorgesehenen Verschraubung passen.
Beim Multiblock gibt es wählbare Anschlussvarianten beziehungsweise Rohrgrößen. Vergleichen Sie die tatsächlich verwendeten Kupfer-, Verbund- oder anderen Heizungsrohre mit der ausdrücklich freigegebenen Verschraubung. Ein beiliegender Adapter passt nicht automatisch zu jeder Rohrart.
Die zulässige Zuordnung ist von Heizkörper, Ventil und Multiblock abhängig. Eine pauschale Aussage wie „Vorlauf immer links“ ist nicht zuverlässig. Auch die Möglichkeit eines vertauschten Anschlusses sollte nur angenommen werden, wenn sie für die konkrete Kombination ausdrücklich technisch freigegeben ist.
Unter dem Heizkörper muss genug Platz für Multiblock, Rohranschlüsse und den Thermostatkopf vorhanden sein. Berücksichtigen Sie die vorgesehene Orientierung, die Zugänglichkeit zur Bedienung und die in der Montageanleitung genannten Abstände.
Passende Heizkörpermodelle finden Sie unter Badheizkörper mit Mittelanschluss. Prüfen Sie das Anschlussbild immer anhand der gewählten Produktgröße.
Bei einer Zweirohrheizung wird jeder Heizkörper grundsätzlich zwischen Vorlauf und Rücklauf angebunden. Bei einer Einrohrheizung muss die jeweilige Anschluss- und Bypasslösung den Strangdurchfluss berücksichtigen. Eine Zweirohrarmatur darf deshalb nicht allein wegen passender Anschlüsse in eine Einrohranlage eingebaut werden.
Das aktuell angebotene Multiblock-Set ist auf der Produktseite ausdrücklich für Zweirohrsysteme ausgewiesen. Wenn Sie eine Einrohrheizung besitzen oder die Systemart nicht kennen, sollte die Eignung vor dem Kauf fachlich geklärt werden. Die Unterschiede erläutert unser Ratgeber zu Einrohr- und Zweirohrsystemen.
Ein Heizkörper-Thermostatkopf reagiert auf die Raumtemperatur und betätigt den dazugehörigen Ventileinsatz. Er ist nicht selbst die wasserführende Anschlussverschraubung. Der hier angebotene Chrom-Thermostatkopf trägt die Gewindeangabe M30 × 1,5 und ist als Ersatz beziehungsweise Ergänzung für kompatible Ventile vorgesehen.
Auch wenn das Gewinde M30 × 1,5 übereinstimmt, können Ventilstiftweg, Schließmaß oder notwendige Adapter variieren. Vergleichen Sie die Angaben des bisherigen Ventils und des neuen Kopfes; verlassen Sie sich nicht auf optisch ähnliche Anschlüsse.
Ist ausschließlich der Kopf verschlissen, kann ein kompatibler Ersatz ausreichen. Wenn dagegen die wasserführende Armatur nicht zu Ihrem Heizkörper passt oder undicht ist, muss die Anschlusslösung unabhängig davon überprüft werden. Der Ersatzkopf allein löst kein Problem am Rohranschluss.
Zum angebotenen Chrom-Thermostatkopf finden Sie auf der Produktseite die verfügbaren technischen Angaben.
Die Bauart und die Anschlusslage bestimmen, welche Armatur benötigt wird. Ein Sprossenheizkörper mit unterem Mittelanschluss kann eine andere Garnitur benötigen als ein Kompaktheizkörper mit integriertem Ventileinsatz oder ein alter Heizkörper mit seitlichen Anschlüssen. Prüfen Sie deshalb nicht allein, ob eine Garnitur als „für Heizkörper“ bezeichnet wird.
Hier kann ein passend ausgelegter Multiblock die beiden Heizwasserschlüsse kompakt zusammenführen. Ein 50-mm-Achsabstand ist ein wichtiges Auswahlkriterium; zusätzlich müssen Fließrichtung, Gewinde, Rohranschluss und Zweirohreignung übereinstimmen.
Badheizkörper mit MittelanschlussBei klassischen Seitenanschlüssen können getrennte Ventil- und Rücklaufkomponenten erforderlich sein. Messen Sie den Nabenabstand der genutzten Anschlüsse und prüfen Sie, ob eine vorhandene Installation weiterverwendet werden kann.
Badheizkörper mit SeitenanschlussBei einem Heizkörper mit integriertem Ventileinsatz ist oft ein zugehöriger Hahnblock für das untere Anschlusspaar vorgesehen. Die Ventilfunktion des Heizkörpers und der eingesetzte Thermostatkopf müssen berücksichtigt werden.
Ventil- und KompaktheizkörperFotografieren und vermessen Sie die bestehende Anschlussstelle vor dem Kauf. Gerade bei alten Heizkörpern können Anschlussabstand und Rohrlage deutlich von einem modernen unteren Mittelanschluss abweichen. Unpassende Armaturen sollten nicht durch eine improvisierte Verbindung ersetzt werden.
Austauschheizkörper ansehenBei einem geeigneten Badheizkörper für Mischbetrieb kann die wassergeführte Heizung mit einem elektrischen Heizstab kombiniert werden. Dafür sind aber ein ausdrücklich geeignetes Heizkörpermodell, die korrekte Heizstabposition, eine zugelassene Anschlusslösung und passende Betriebsbedingungen nötig.
Nicht jeder Multiblock besitzt einen zusätzlichen Heizstabanschluss. Bei unserem hier aufgeführten Multiblock-Set ist eine allgemeine Eignung für Mischbetrieb nicht als voraussetzbar anzusehen. Für bestimmte Konfigurationen wird ein separates Mischbetrieb-T-Stück angeboten. Ob dieses zusammen mit Ihrem Heizkörper und den anderen Armaturen zulässig ist, muss anhand der technischen Unterlagen geklärt werden.
Der Preis hängt von der Art der Armatur, ihrer Ausführung und den enthaltenen Bauteilen ab. Ein Multiblock-Komplettset lässt sich nicht unmittelbar mit dem Preis eines einzelnen Thermostatkopfs vergleichen. Prüfen Sie beim gewählten Artikel immer die Produktvariante und den tatsächlichen Lieferumfang.
Bei unserem Multiblock sind gemäß Produktbeschreibung der Ventilblock, ein Thermostatkopf und Anschlussadapter enthalten. Für die Auswahl können Form, Farbe und Rohrgröße relevant sein. Die angegebenen Adapter müssen zur tatsächlichen Rohrdimension passen.
Der einzelne Chrom-Thermostatkopf dient als kompatibles Bedienelement. Wer eine neue Installation aufbaut, braucht darüber hinaus die zum Heizkörper passenden wasserführenden Armaturen und Verschraubungen. Gegebenenfalls entstehen zusätzliche Montagekosten.
Mit den folgenden Angaben lässt sich häufig bereits vor der Bestellung erkennen, ob ein Multiblock, ein Hahnblock oder eine separate Ventilgarnitur infrage kommt.
Für typische 50-mm-Anschlüsse an geeigneten Badheizkörpern können Sie das angebotene Multiblock-Set prüfen. Für klassische Seitenanschlüsse oder Ventilheizkörper sind unter Umständen andere Armaturen erforderlich. Unser ausführlicher Ratgeber hilft bei der Einordnung der Anschlussvarianten.
Damit sind Bauteile gemeint, die einen wassergeführten Heizkörper mit den Rohrleitungen verbinden. Je nach Ausführung können Absperr- oder Regelungsfunktionen enthalten sein. Welche Armatur geeignet ist, hängt von Anschlussart, Gewinde, Rohrführung und Heizsystem ab.
Bei einem dafür ausgelegten Badheizkörper mit unterem 50-mm-Mittelanschluss kann ein entsprechender Multiblock infrage kommen. Bei seitlichen Anschlüssen können separate Ventil- und Rücklaufkomponenten nötig sein. Prüfen Sie das technische Anschlussbild und die Hydraulik.
Ein Multiblock ist eine kompakte Anschlussarmatur, die je nach Produkt mehrere wasserführende Anschluss- und Regelfunktionen zusammenfasst. Unser Multiblock-Set ist für geeignete Zweirohr-Badheizkörper mit 50 mm Mittelanschluss vorgesehen und wird mit Thermostatkopf angeboten.
Die Bezeichnungen können sich überschneiden. Entscheidend ist, ob die konkrete Armatur nur die unteren Vor- und Rücklaufanschlüsse verbindet oder zusätzlich eine eigene Ventil- und Thermostatfunktion hat. Prüfen Sie daher Heizkörperbauart und Produktdaten statt nur den Namen.
Bei einem Heizkörper mit integriertem Ventileinsatz kann ein passender Hahnblock für die Rohrverbindung vorgesehen sein. Bei klassischen Seitenanschlüssen werden häufig separate Thermostatventile und Rücklaufverschraubungen verwendet. Maßgeblich ist das Anschlusskonzept des Heizkörpers.
Die Eckform führt das Heizwasser in der Armatur zwischen unterschiedlich ausgerichteten Anschlüssen um. Bei der Durchgangsform ist der Verlauf geradliniger. Entscheidend ist die konkrete Lage von Rohrleitung und Heizkörperanschluss.
Nein. Die Austrittsrichtung der Rohre allein reicht nicht für die Auswahl. Prüfen Sie, wie die Rohre tatsächlich auf die Anschlüsse der Garnitur treffen, und gleichen Sie die Geometrie mit den Produktzeichnungen ab.
Nicht grundsätzlich. Auch bei Rohren aus dem Boden kann je nach Führung und Heizkörperanschluss eine andere Armaturengeometrie notwendig sein. Prüfen Sie Eck- oder Durchgangsform anhand der konkreten Installation.
50 mm bezeichnet den Achsabstand zwischen zwei Anschlüssen, also 5 cm von Mitte zu Mitte. Das ist kein Gewindemaß. Zusätzlich müssen Gewinde, Fließrichtung und hydraulische Eignung zur Anlage passen.
Nein. G ½ und G ¾ sind unterschiedliche Gewindenennmaße an wasserführenden Komponenten beziehungsweise Rohrverschraubungen. M30 × 1,5 ist ein metrisches Maß, das bei bestimmten Thermostatköpfen und Ventilen verwendet wird. Diese Angaben dürfen nicht verwechselt werden.
Nein. Der Achsabstand ist nur ein Merkmal. Prüfen Sie Heizkörpergewinde, Vorlauf-/Rücklaufbelegung, Rohrdimension, benötigte Ventilfunktion sowie die Eignung für das Ein- oder Zweirohrsystem.
Auf der Produktseite ist das Set für Zweirohrsysteme beschrieben. Eine Eignung für Einrohrheizungen darf deshalb nicht angenommen werden. Einrohrsysteme benötigen gegebenenfalls ausdrücklich passende Bypass- beziehungsweise Ventillösungen.
Verlassen Sie sich nicht auf eine allgemeine Aussage zur Vertauschbarkeit. Entscheidend ist, ob die konkrete Kombination aus Multiblock, Ventil und Heizkörper ausdrücklich für die entsprechende Fließrichtung freigegeben ist. Die Anschlussbelegung sollte vor dem Einbau geklärt werden.
Nein. Neben dem Gewinde müssen die mechanischen Abmessungen und die Betätigung des Ventileinsatzes zum Thermostatkopf passen. Je nach Ventil sind andere Kopftypen oder Adapter nötig.
Nicht pauschal. Nur wenn Heizkörper, Anschlussgarnitur und Heizstab für die vorgesehene Kombination freigegeben sind. Ein normaler Multiblock besitzt nicht automatisch einen geeigneten zusätzlichen Heizstabanschluss.
Das Multiblock-Set wird derzeit in Chrom sowie Varianten in Weiß, Anthrazit und Schwarz angeboten. Prüfen Sie die konkret auswählbare Kombination aus Farbe, Eck- oder Durchgangsform und Rohradapter auf der Produktseite.
Die Montage setzt Fachkenntnisse über Gewindeverbindungen, Dichttechnik, Fließrichtung und Anlagenhydraulik voraus. Ein falscher Anschluss kann undicht werden oder die Regelung beeinträchtigen. Lassen Sie die Montage und Dichtheitsprüfung bei Unsicherheit von einem Heizungsfachbetrieb durchführen.
