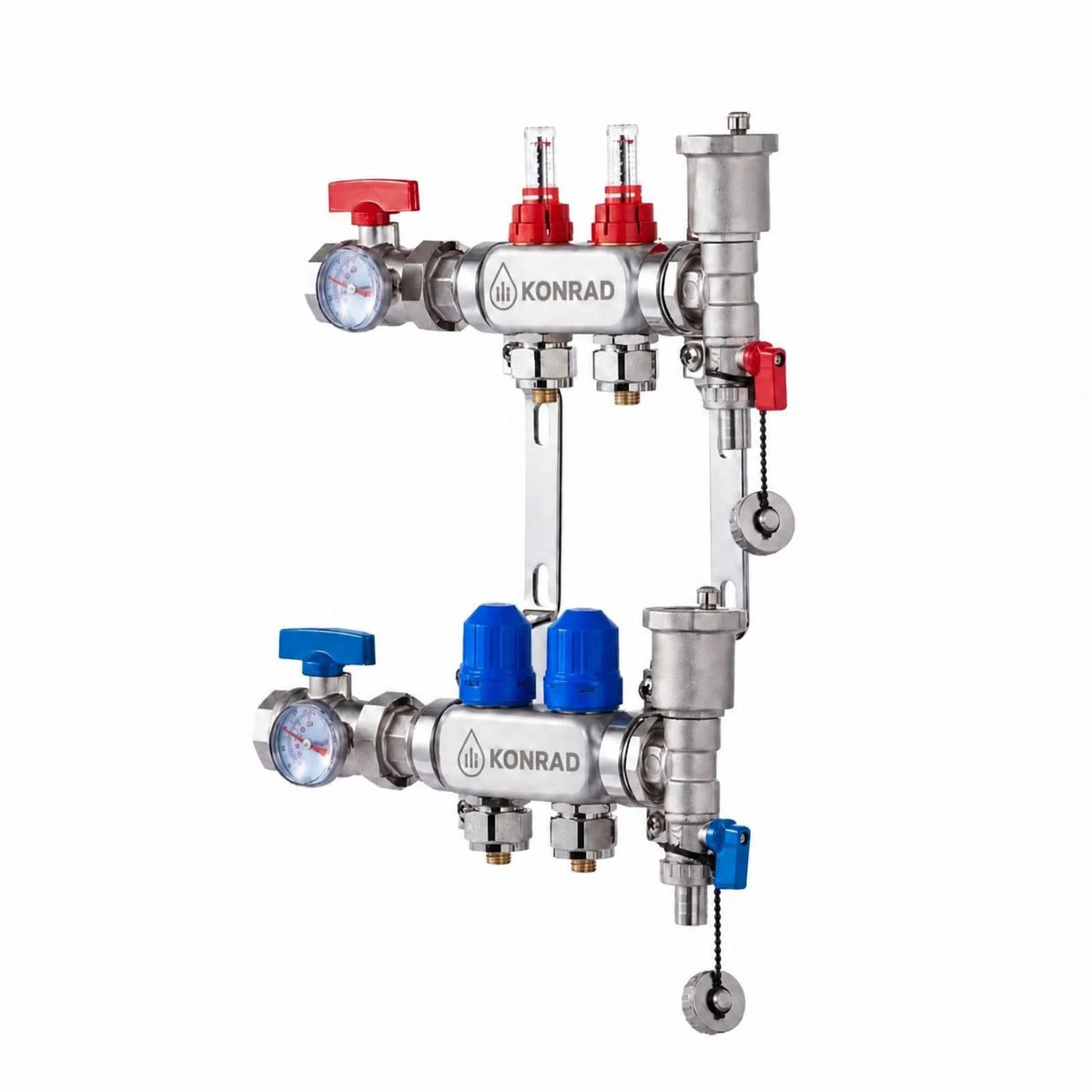

Ein Heizkreisverteiler verteilt das erwärmte Heizungswasser auf die einzelnen Heizkreise einer wassergeführten Fußbodenheizung. Im Vorlauf wird das Wasser auf die Rohrkreisläufe verteilt. Über den Rücklauf gelangt es zurück in das Heizsystem. Durchflussmesser und Ventile ermöglichen die individuelle Einstellung der einzelnen Heizkreise.

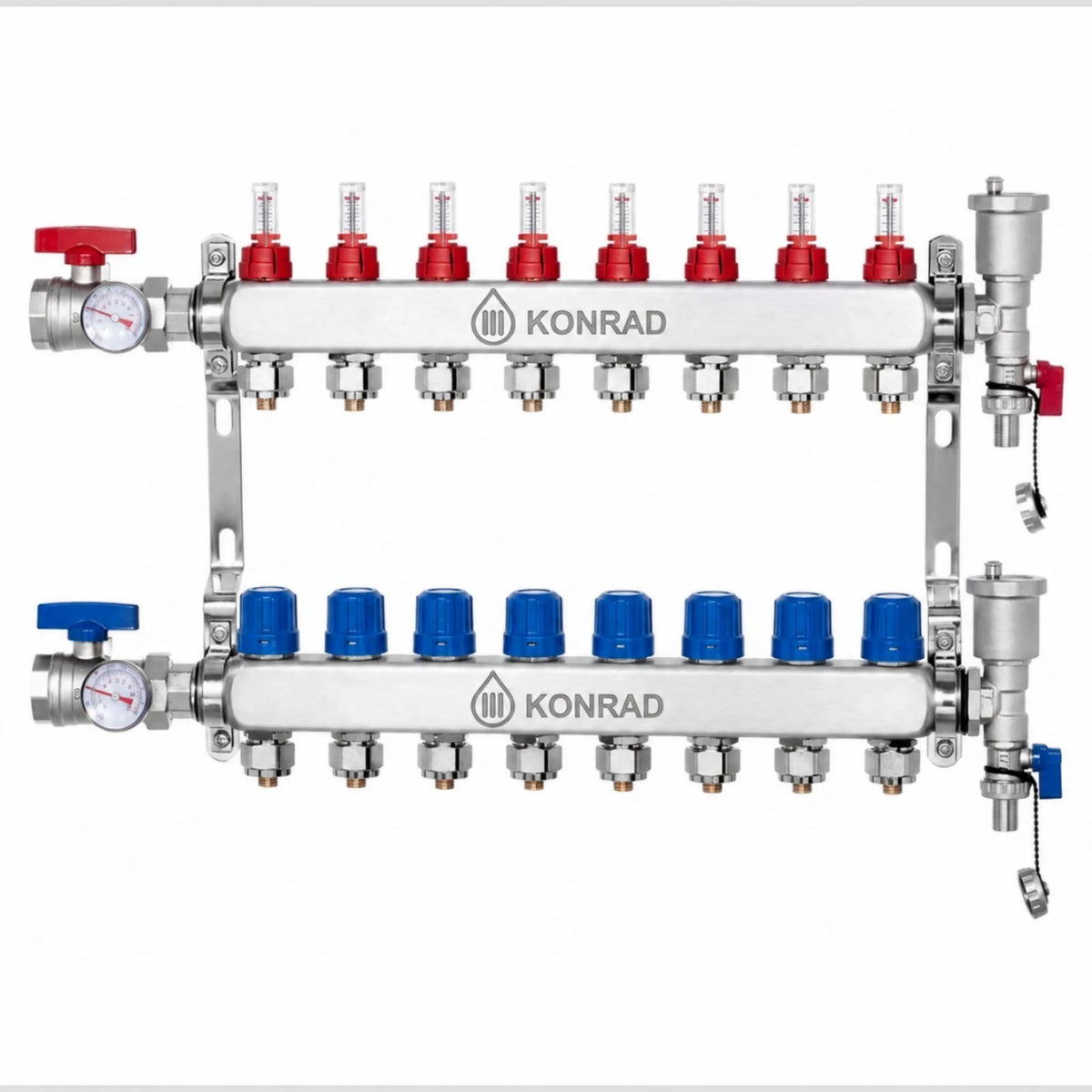

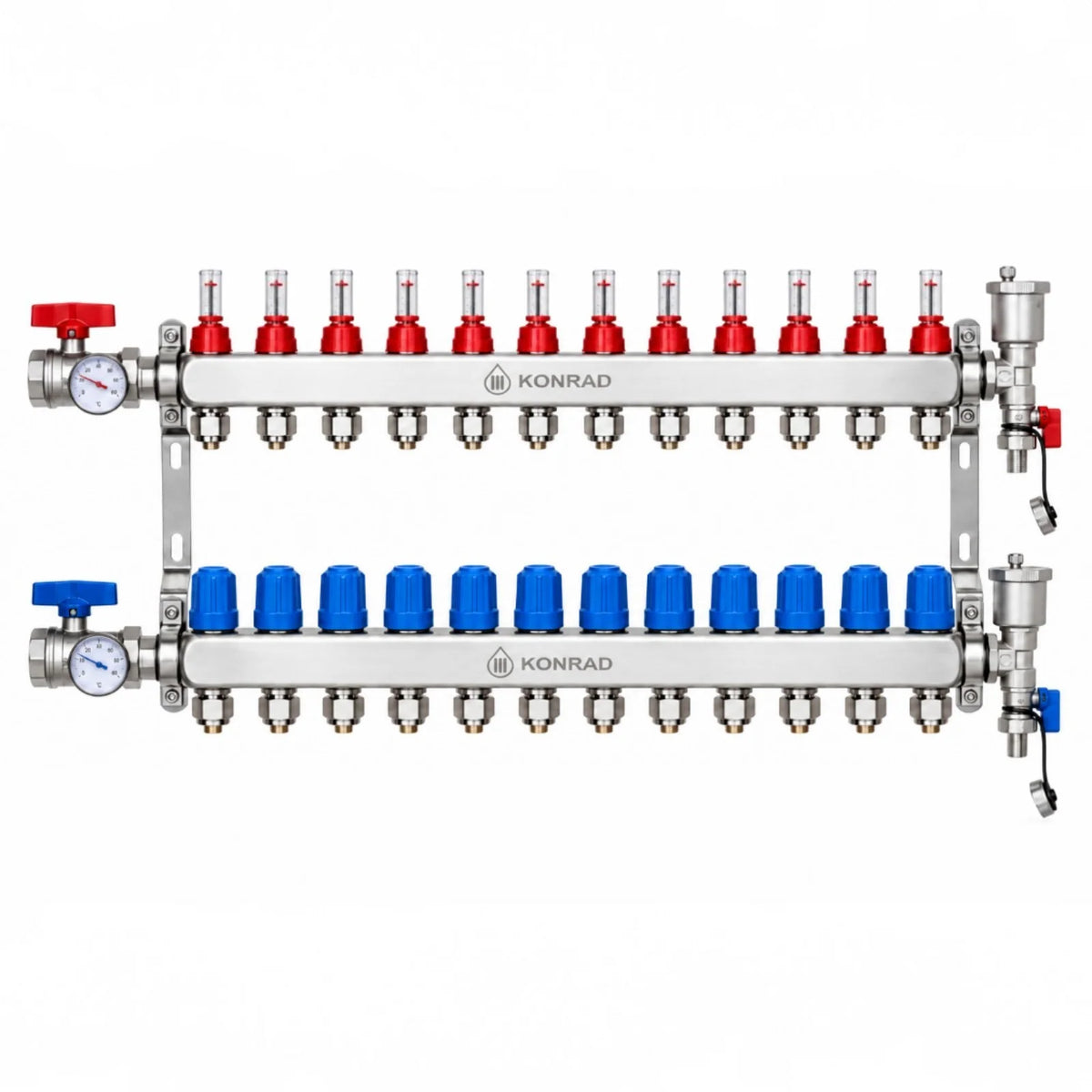

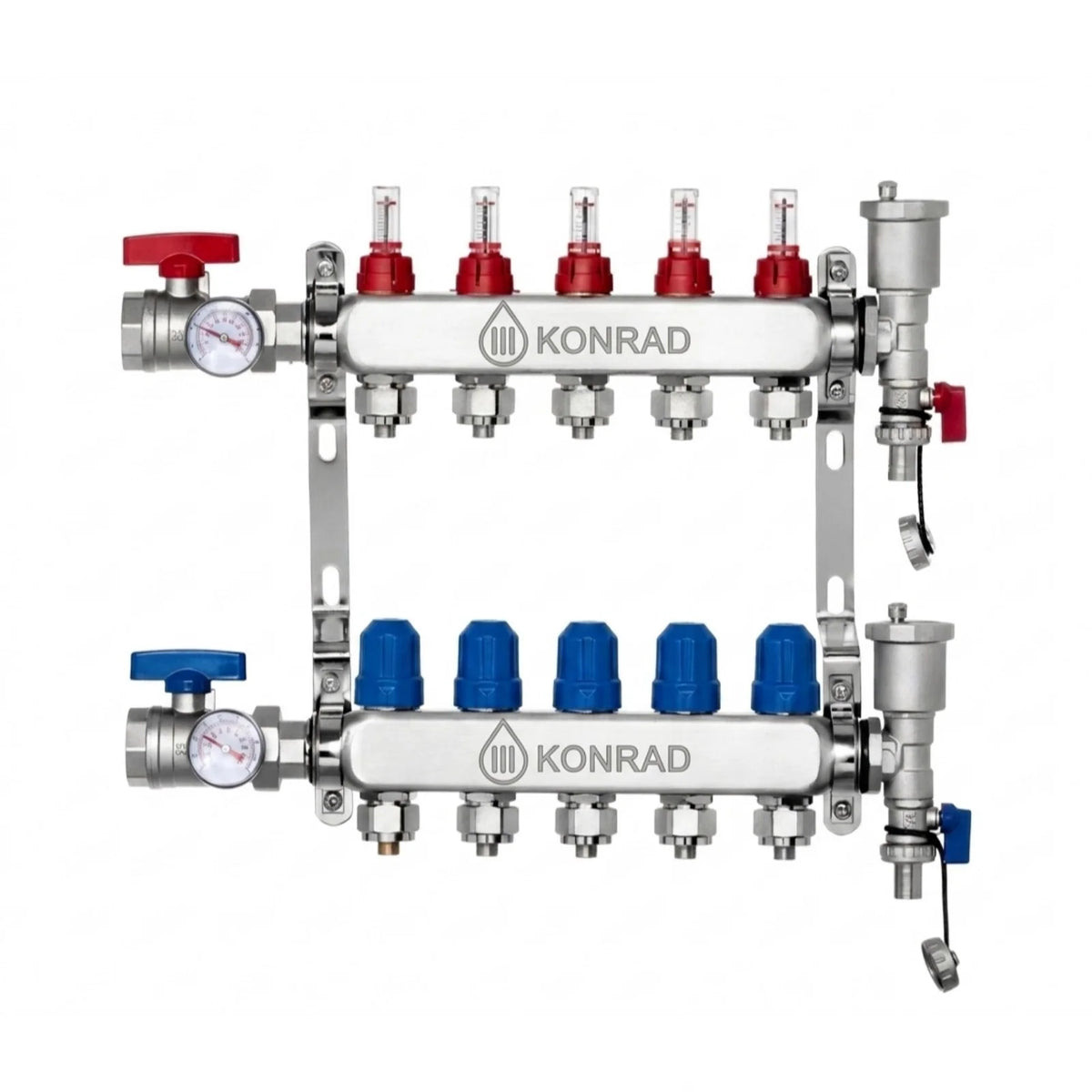

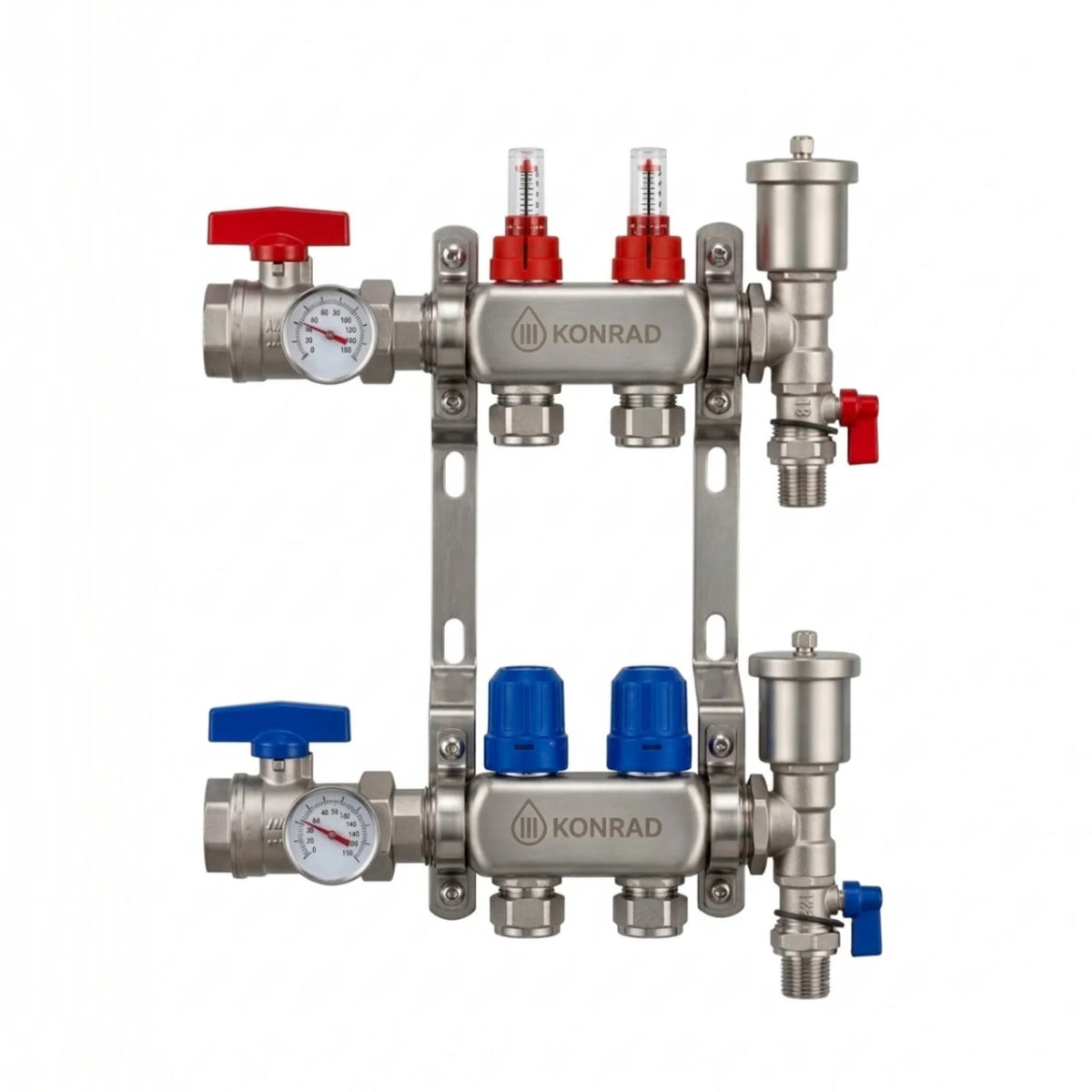

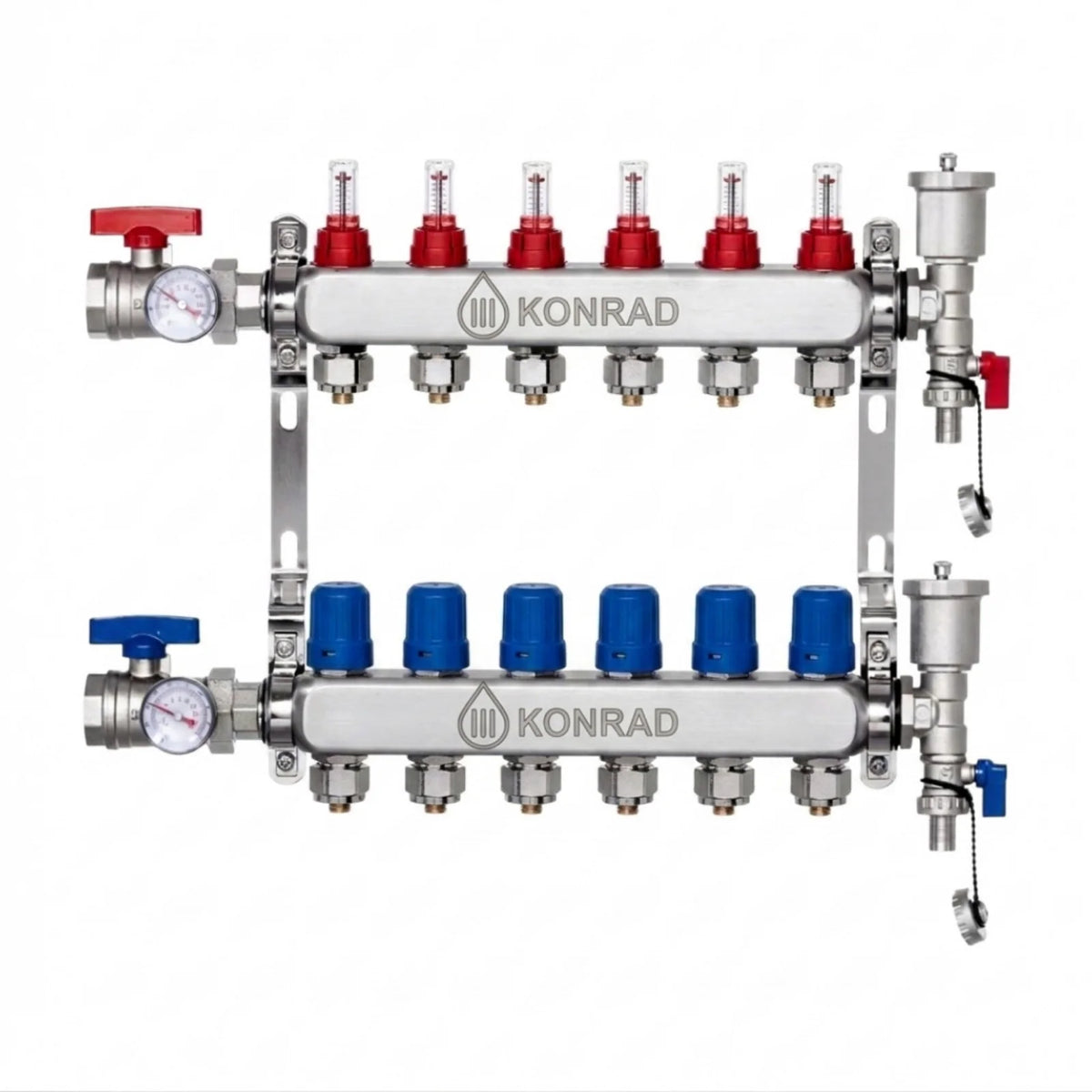

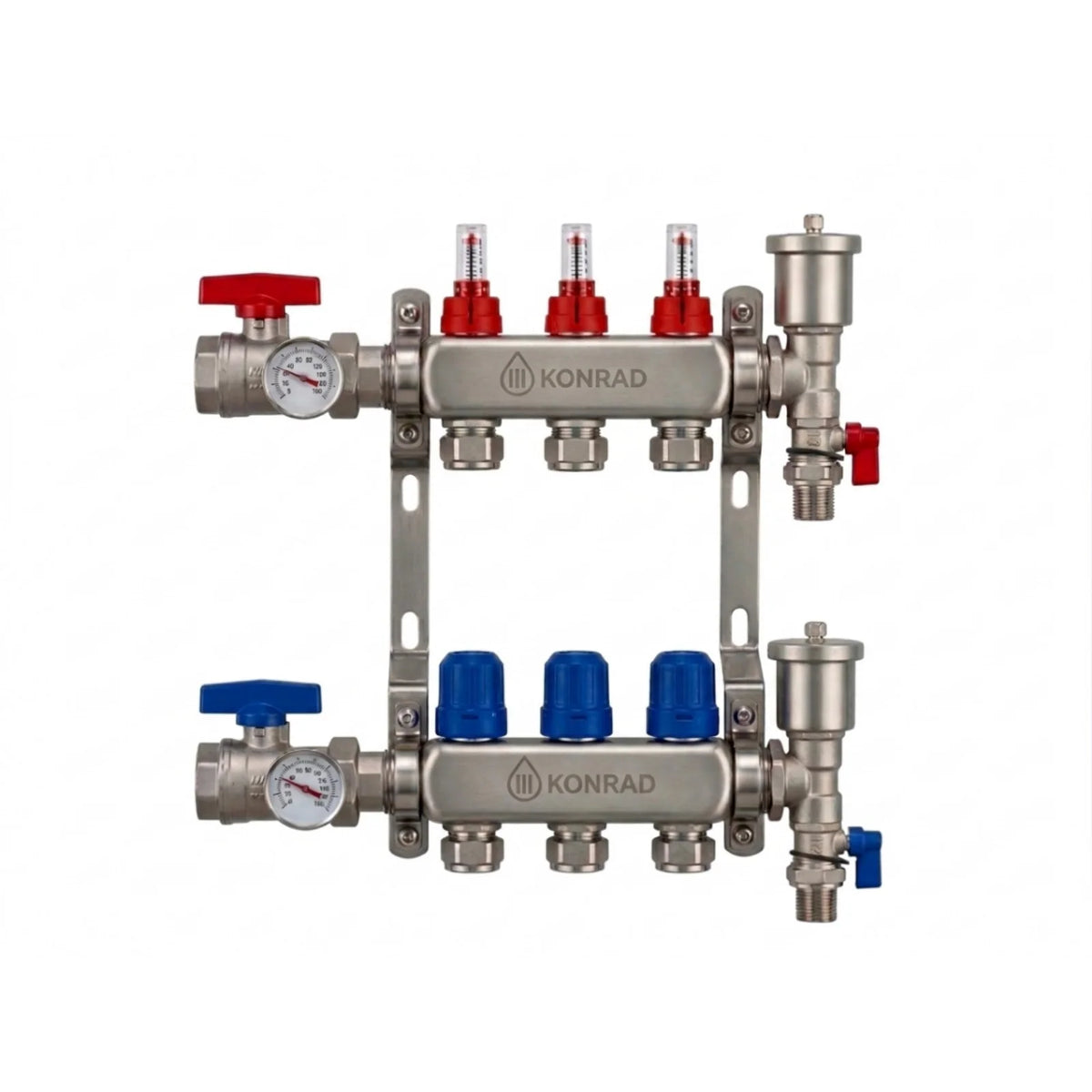

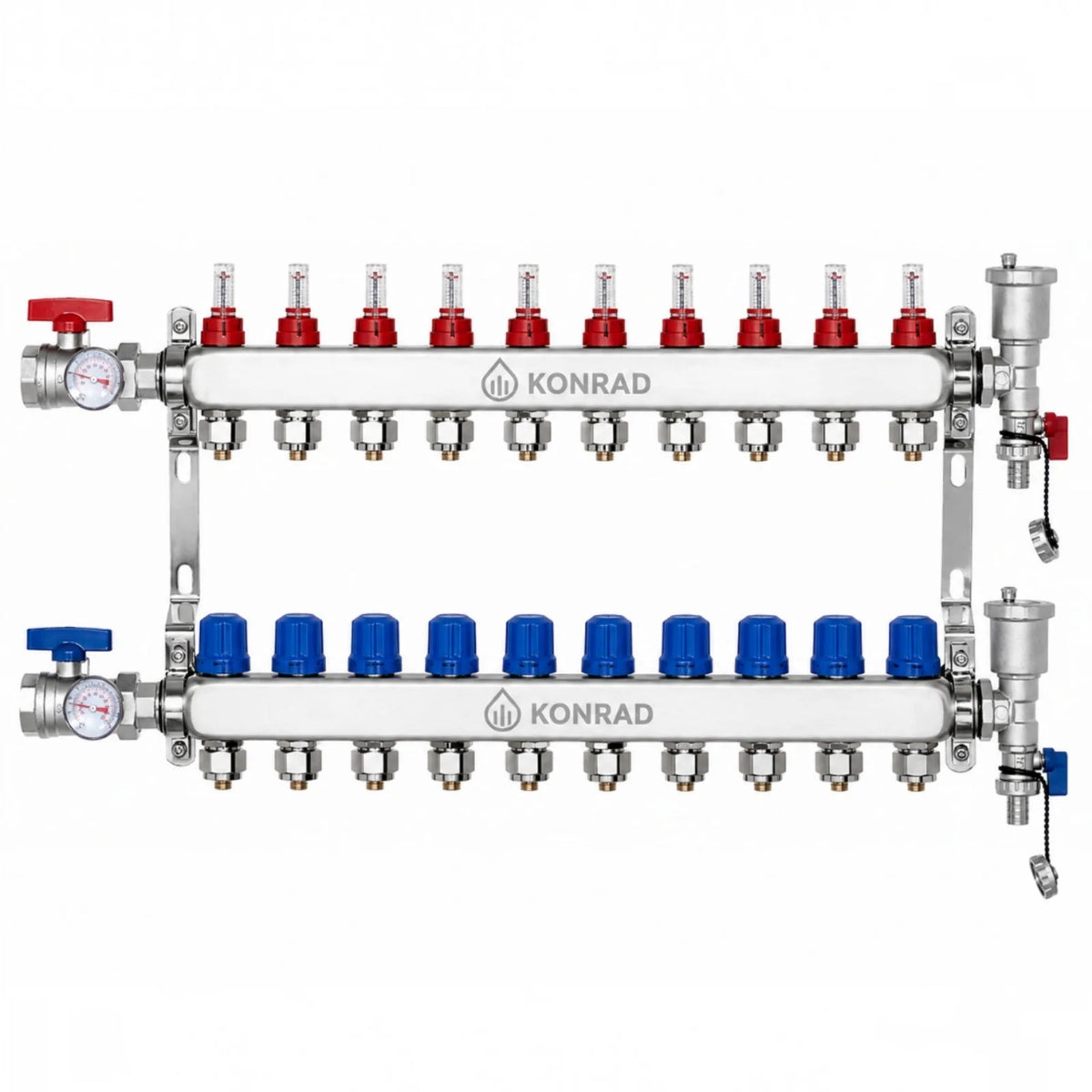

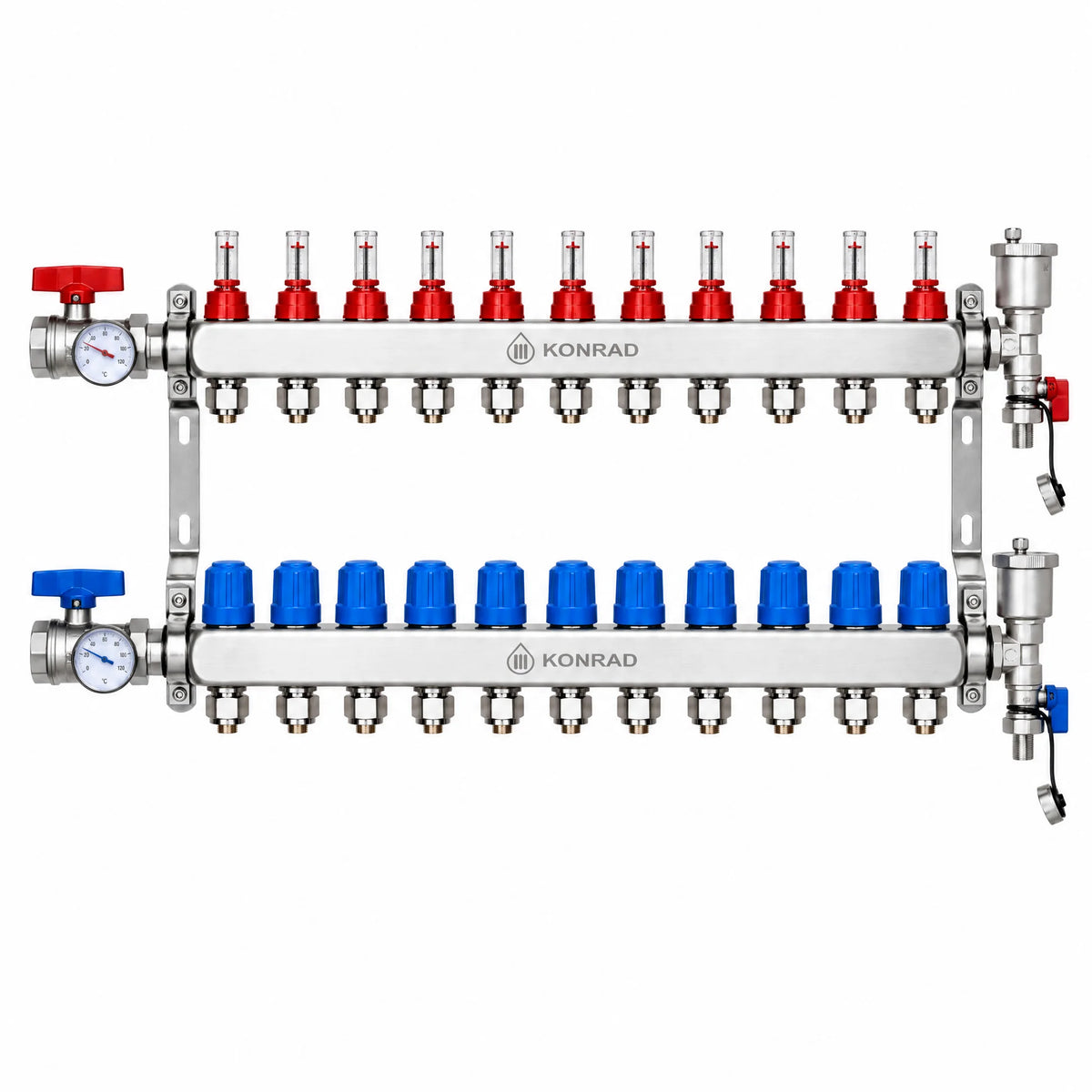

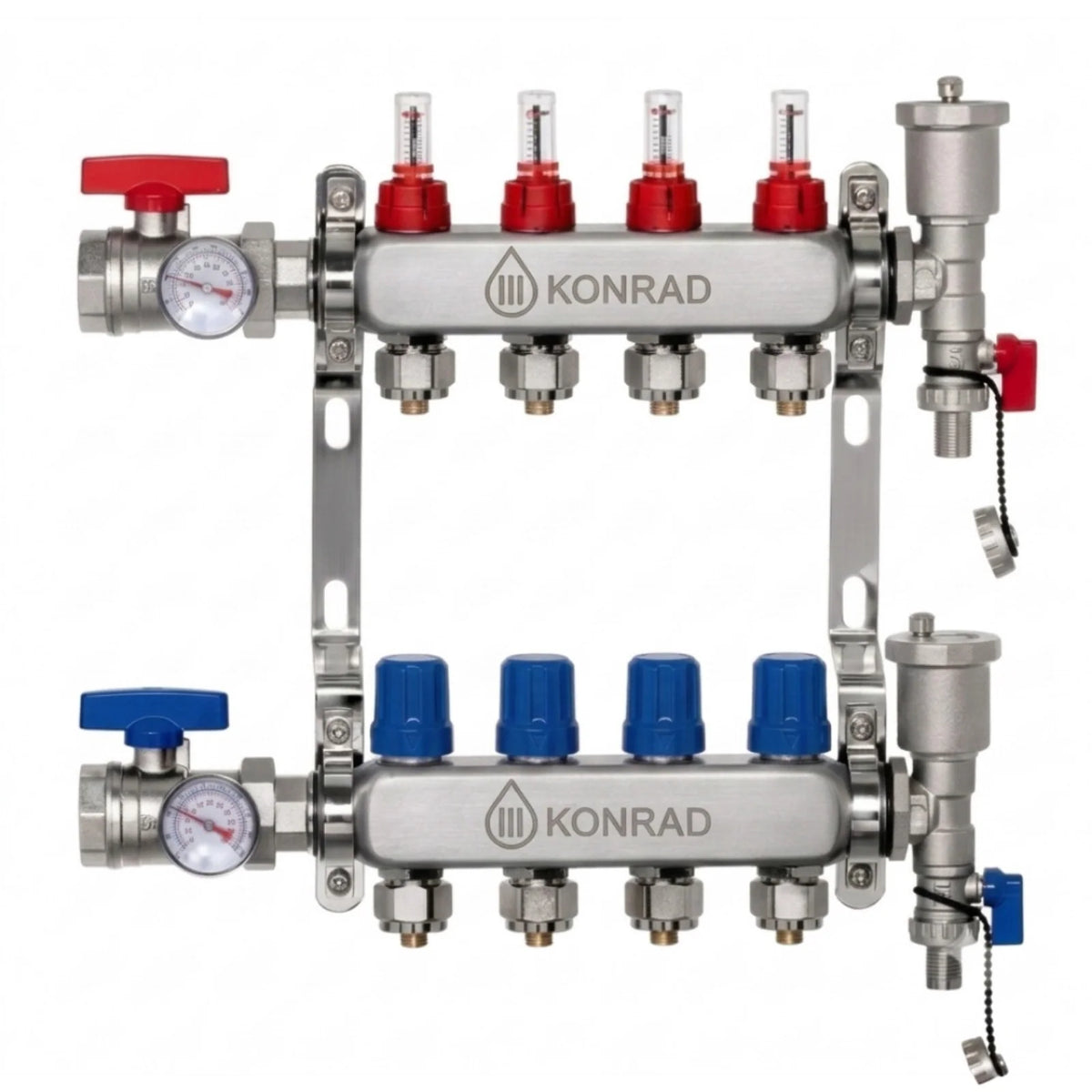

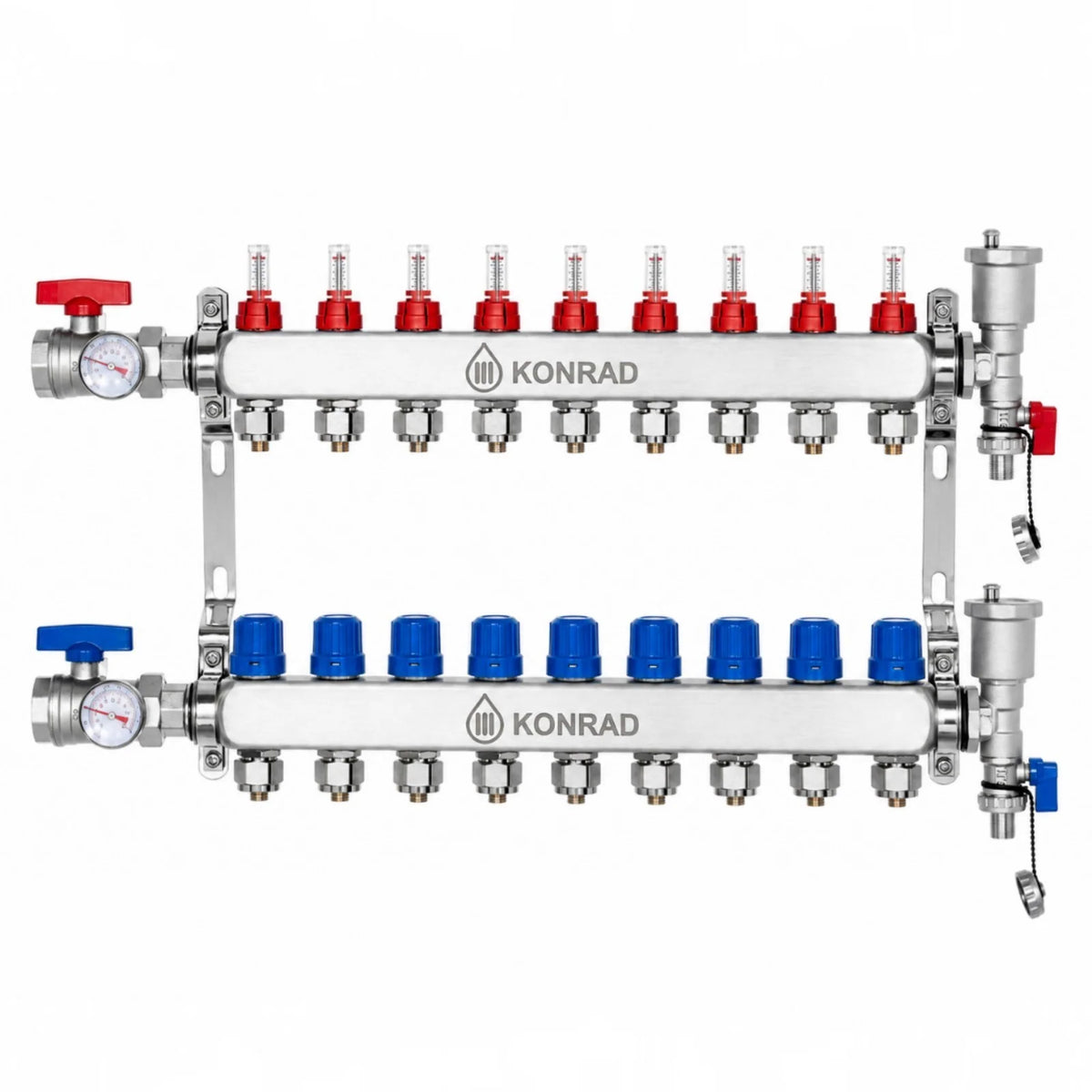

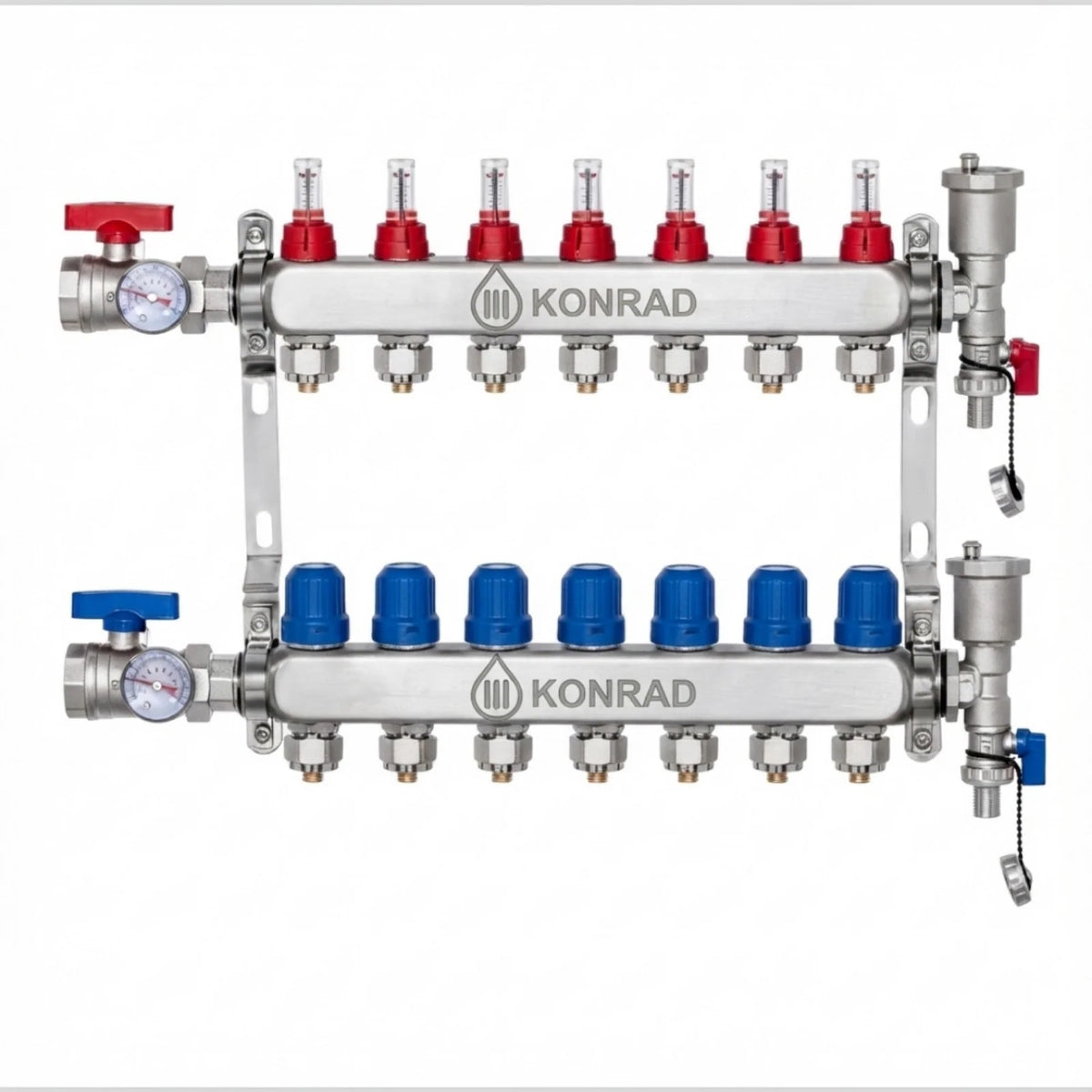

Das hängt von der Anzahl und Verteilung der Heizkreise ab. Der hier angebotene Verteiler ist für 2 bis 12 Heizkreise erhältlich. Ein Verteiler kann mehrere Räume versorgen. Bei großen Gebäuden oder räumlich getrennten Bereichen können mehrere Verteiler erforderlich sein. Maßgeblich ist die Heizungsplanung.

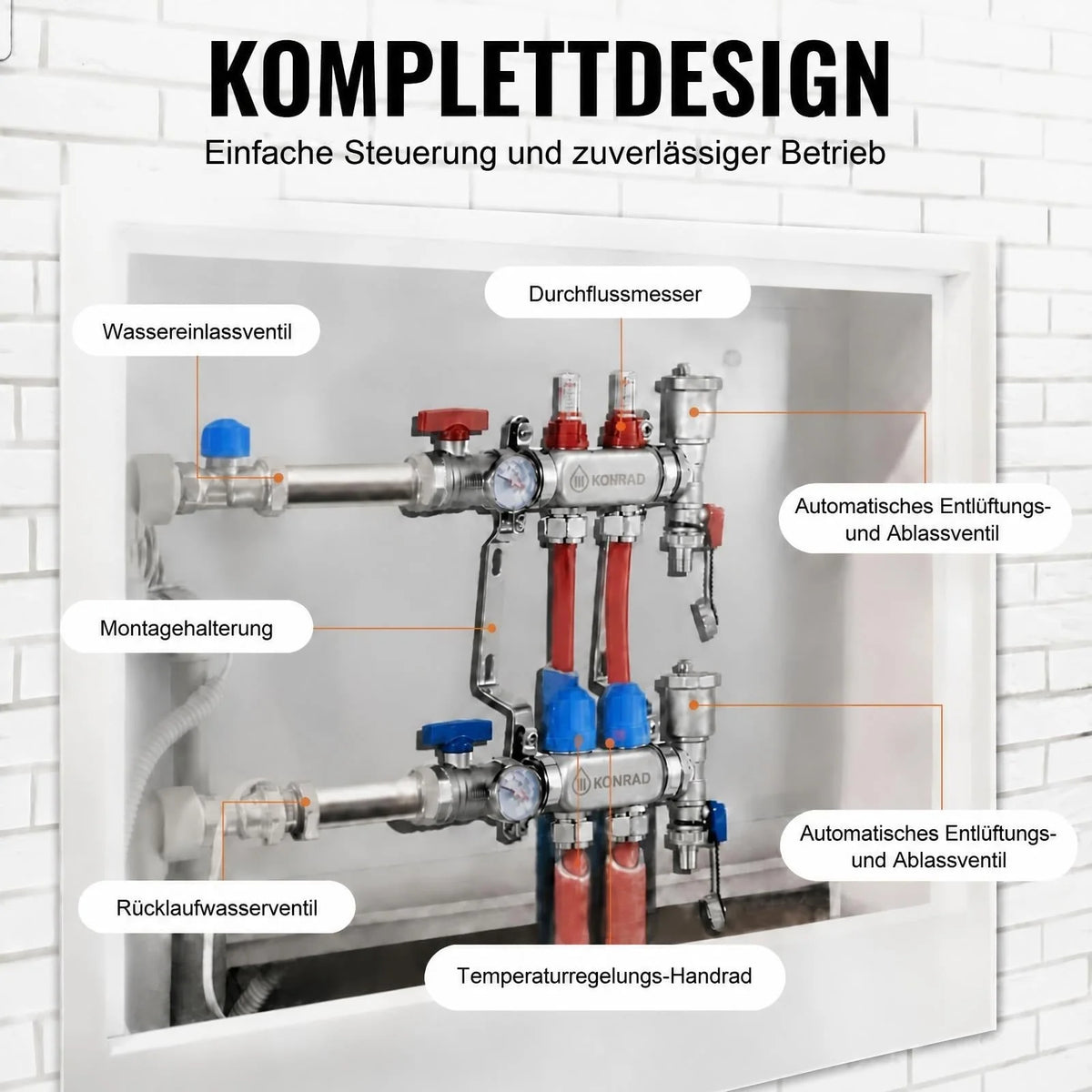

Der Verteiler sollte an einem gut zugänglichen Ort montiert werden, an dem die angeschlossenen Rohrleitungen sinnvoll geführt werden können. Geeignete Verteilerschränke oder Technikbereiche sind mögliche Einbauorte. Wichtig sind ausreichend Platz für die Anschlüsse und der Zugang für Einstellung, Entlüftung und Wartung.

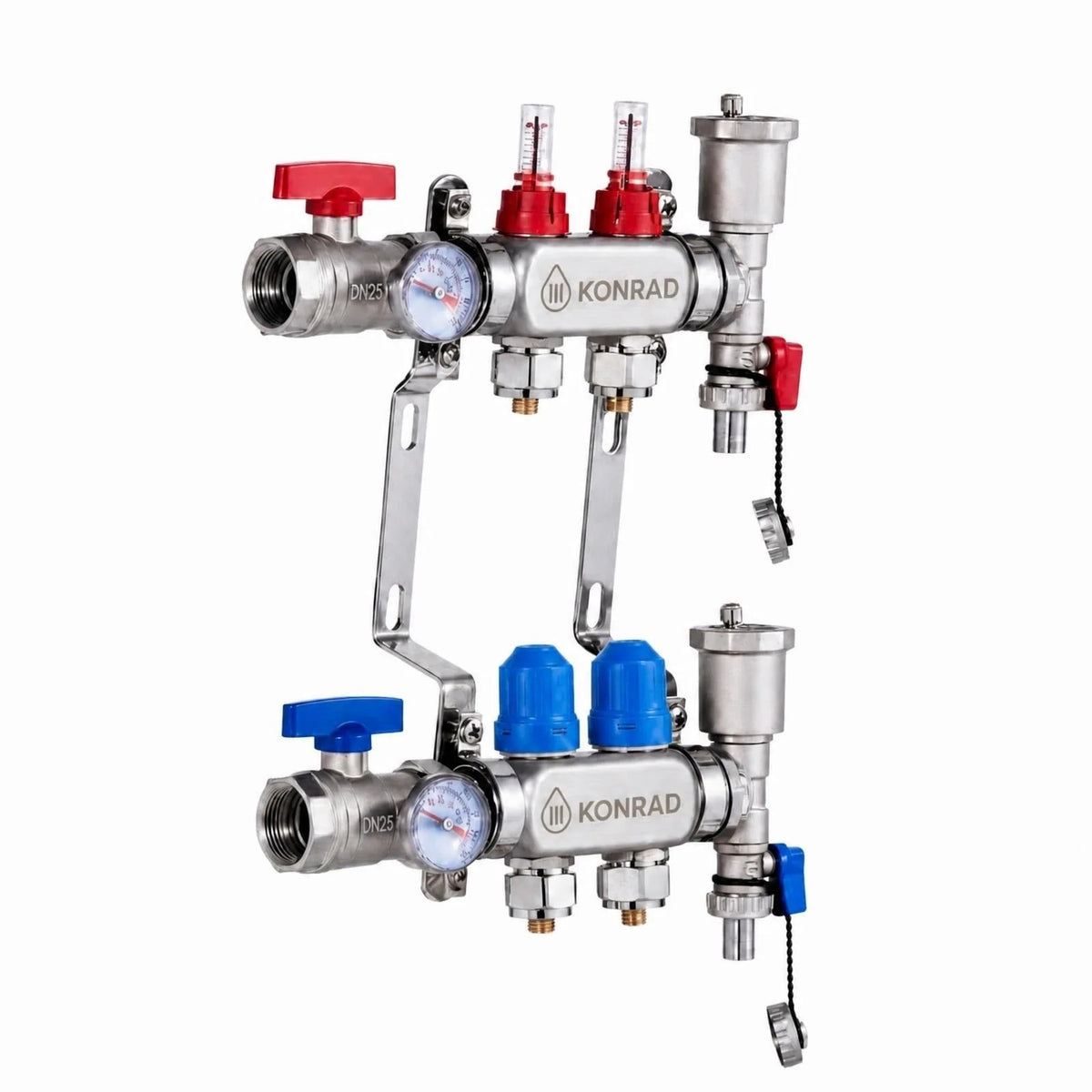

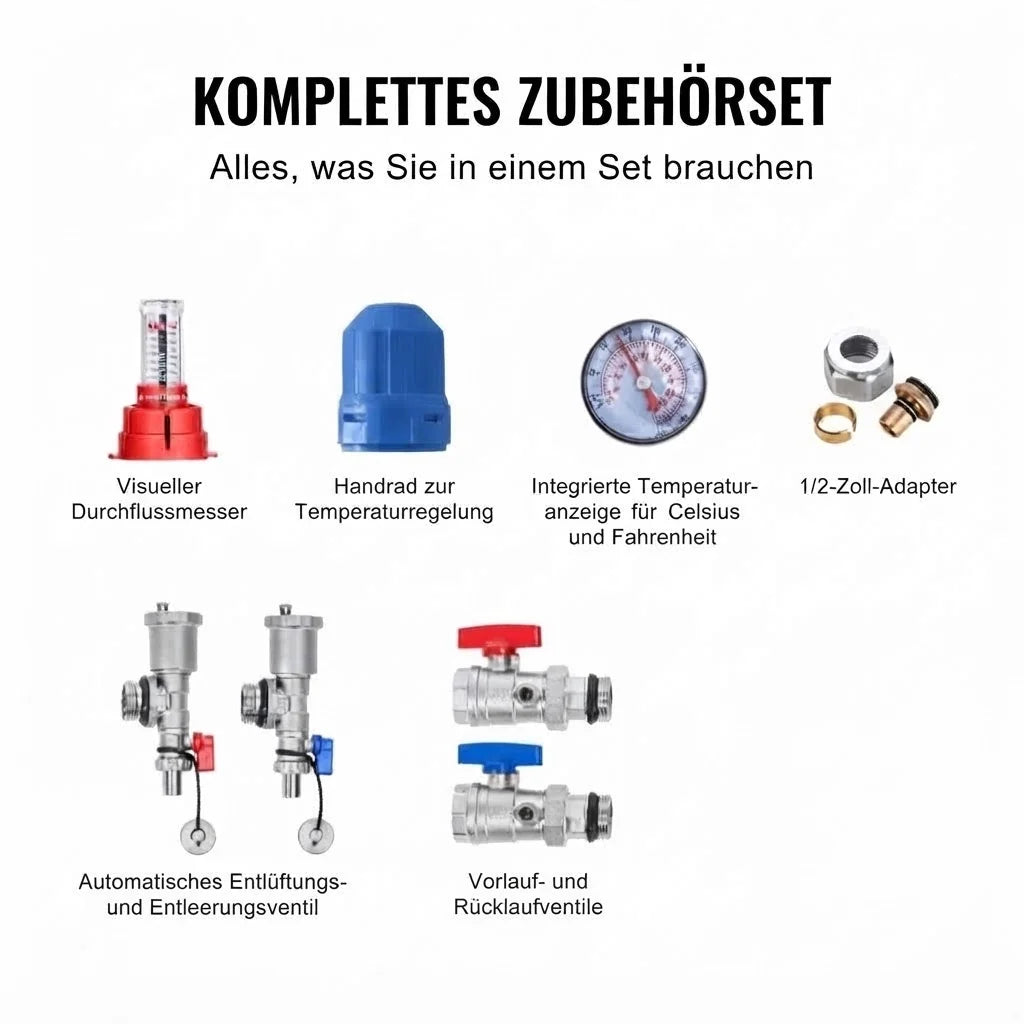

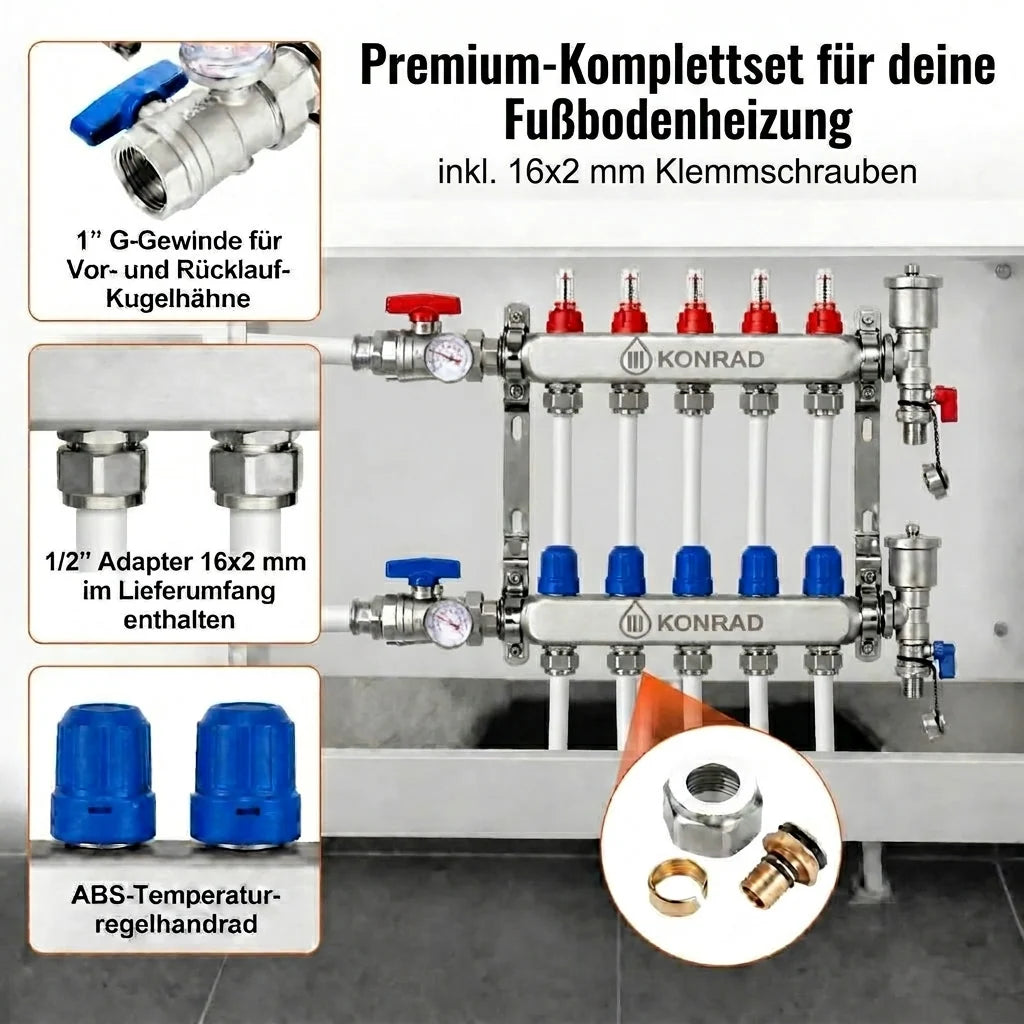

Die Heizkreisanschlüsse dieses Verteilers besitzen einen 3/4 Zoll Eurokonus. Passende Klemmverschraubungen für Heizungsrohre mit 16 × 2 mm sind enthalten. Die Hauptleitungsanschlüsse besitzen 1 Zoll Innengewinde. Der notwendige Rohrdurchmesser der Zuleitung hängt vom berechneten Volumenstrom, den Druckverlusten und der Anlagenplanung ab.

Über die einstellbaren Durchflussmesser im Vorlauf kann der Volumenstrom für jeden Heizkreis individuell reguliert werden. Der Einstellbereich reicht bis 5 l/min. Die erforderlichen Durchflusswerte werden anhand der hydraulischen Berechnung festgelegt. Der Verteiler führt diese Einstellung nicht automatisch durch.

Dynamische Heizkreisverteiler besitzen spezielle Regelkomponenten, die den Durchfluss innerhalb ihrer technischen Grenzen selbsttätig regulieren können. Der hier angebotene Edelstahlverteiler verfügt über manuell einstellbare Durchflussmesser. Eine dynamische automatische Durchflussregelung ist für dieses Modell nicht angegeben.

Das hängt von der Heizungsanlage ab. Der Heizkreisverteiler übernimmt die Verteilung des Heizungswassers, jedoch nicht selbst dessen Umwälzung oder Temperaturmischung. Die Umwälzpumpe befindet sich gegebenenfalls an anderer Stelle der Anlage. Ob eine zusätzliche Pumpen- oder Mischergruppe benötigt wird, richtet sich nach der Anlagenhydraulik und den erforderlichen Vorlauftemperaturen.

Nein. Die Rücklaufventile werden mit Handverstellkappen geliefert. Geeignete elektrische Stellantriebe können nachgerüstet werden. Das Anschlussgewinde beträgt M30 × 1,5. Zusätzlich müssen die mechanischen Anschlussmaße des Stellantriebs zum Ventil passen.

Die Rücklaufventile besitzen Handverstellkappen und können manuell bedient werden. Ob eine automatische Einzelraumregelung für die jeweilige Anlage erforderlich ist, muss anhand der Heizungsplanung und der geltenden Anforderungen geprüft werden.

Der Verteiler kann in wassergeführten Fußbodenheizungen eingesetzt werden, die mit einer Wärmepumpe betrieben werden, sofern die technischen Betriebsbedingungen eingehalten werden. Entscheidend sind unter anderem Betriebsdruck, zulässiger Temperaturbereich, Volumenstrom und hydraulische Auslegung.

Die erforderliche Vorlauftemperatur hängt von der Heizlast, dem Fußbodenaufbau, dem Verlegeabstand der Heizungsrohre und der Auslegung der Heizungsanlage ab. Der Heizkreisverteiler selbst gibt keine bestimmte Vorlauftemperatur vor. Die Temperatur muss zur Fußbodenheizung und den zulässigen Betriebsbedingungen passen.

Der Preis hängt unter anderem von der Anzahl der Heizkreise, dem Material und dem enthaltenen Anschlusszubehör ab. Der aktuelle Produktpreis wird oberhalb dieser Beschreibung entsprechend der gewählten Variante angezeigt. Kosten für zusätzliche Komponenten, Montage oder einen möglichen Austausch hängen von der bestehenden Heizungsanlage und dem Arbeitsumfang ab.

Der Anschluss, die Dichtheitsprüfung, das Befüllen, die Entlüftung und der hydraulische Abgleich sollten von einem qualifizierten Heizungsfachbetrieb durchgeführt werden. Dabei werden die Heizkreise und Hauptleitungen entsprechend der Anlagenplanung angeschlossen und eingestellt.

Der Edelstahlverteiler selbst benötigt für die Wasserverteilung und die manuelle Durchflusseinstellung keinen eigenen Stromanschluss. Werden elektrische Stellantriebe und Raumthermostate verwendet, benötigen diese eine geeignete Spannungsversorgung beziehungsweise Regelung. Die erforderliche Verkabelung hängt vom gewählten Regelsystem ab.
